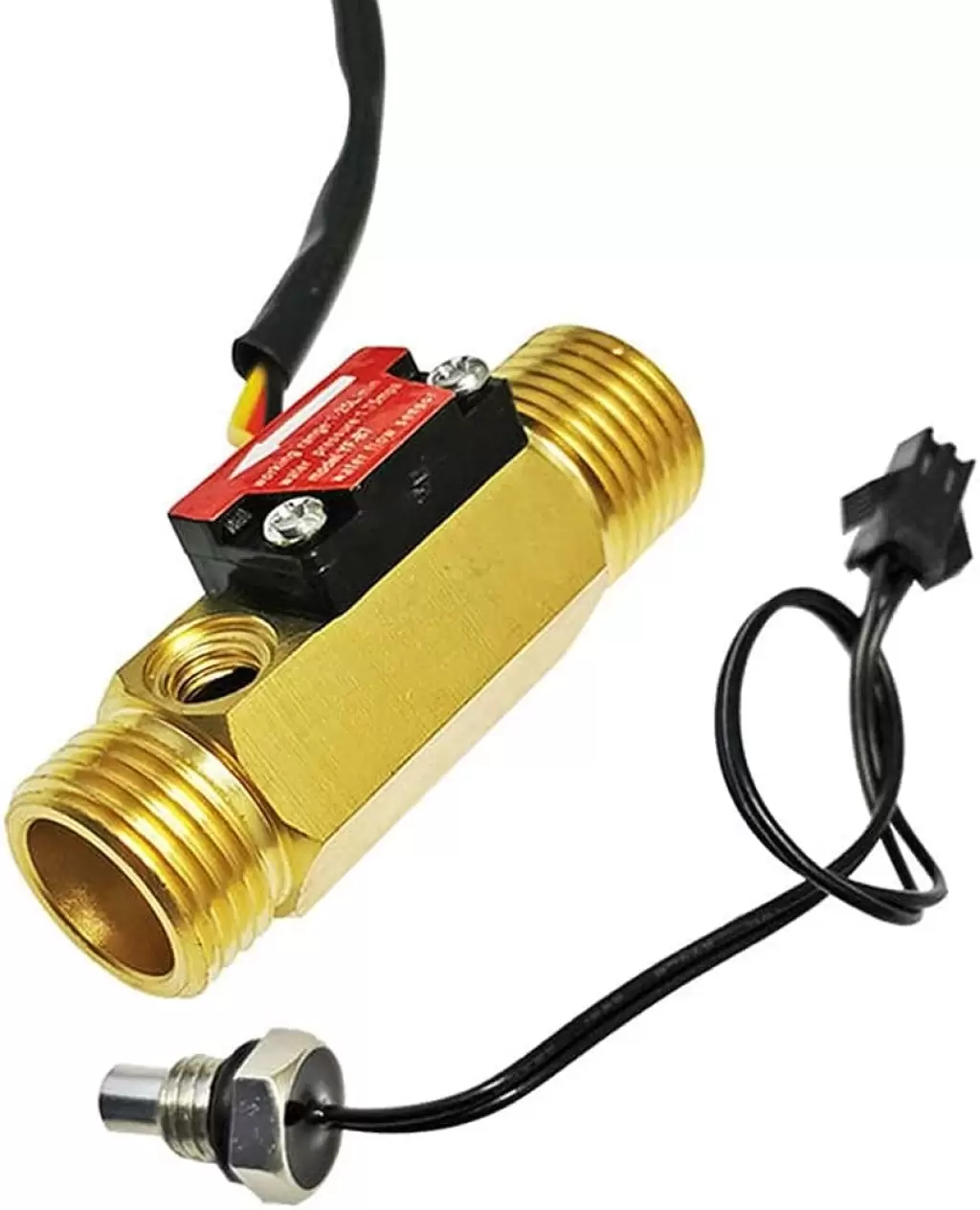

Açıklama: YF-B4 Su Akış Sensörü hem endüstriyel hem de evsel uygulamalarda sıvıların akışını ölçmek için kullanılabilir. Bakır bir gövde, bir su rotoru ve bir hall efekt sensöründen oluşur. Fırıldak rotoru, su/sıvı vanadan aktığında döner ve hızı, akış hızıyla doğru orantılı olacak ve karşılık gelen darbe sinyalini verir. Hall etkisi sensörü, fırıldak rotorunun her devrinde bir elektrik darbesi sağlayacaktır. Hall etkisi sensörü su borusundan yalıtılmıştır ve sensörün güvenli ve kuru kalmasını sağlar. Bu su akış sensörü modülü, Mikrodenetleyiciler, Arduino Kartları ve Raspberry Pi ile kolayca arayüzlenebilir.
Bu sensör sayesinde sıvıların (su) akışını ve sıcaklığını kolaylıkla ölçebilirsiniz. Sensörün çıkışı, dakikada içinden geçen her litre sıvı için yaklaşık %50'lik bir görev döngüsüyle saniyede 11 darbe verir: Q [L/dak] = f darbe [Hz ]/11.
Özellikler:
Su akış sensörü:
Besleme gerilimi: 5-18V DC
Sinyal voltajı: 4,7V (5V DC güç kaynağıyla)
Konektör: JST-SM 3p dişi
L/dak başına darbe frekansı: 11Hz*
Görev döngüsü darbesi: %50 ±%10
Ölçüm aralığı: 1-25L/dak
Doğruluk: ±%3*
Sıcaklık sensörü:
Tür: NTC
Direnç: 50KΩ
Beta değeri: 3950
Konektör: JST-SM 2p dişi
Konu: M8
Su bağlantısı: G1/2"
Maksimum su basıncı: 17,5bar
Çalışma sıcaklığı: 1-100°C
Uygun sıvılar: Su
Malzeme: Pirinç
Boyutlar: Görsellere bakın
Pin çıkışı (su akış sensörü):
Kırmızı: Vcc/plus (besleme voltajı)
Siyah: GND/dak
Sarı: Sinyal
Paket içeriği:
1x YF-B7 Su Akış Sensörü
1x NTC 50K Sıcaklık Sensörü
