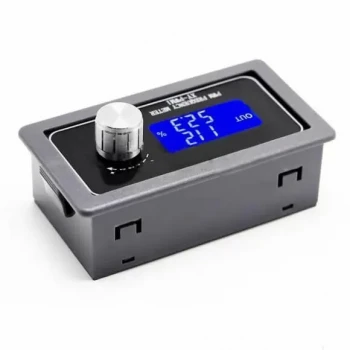

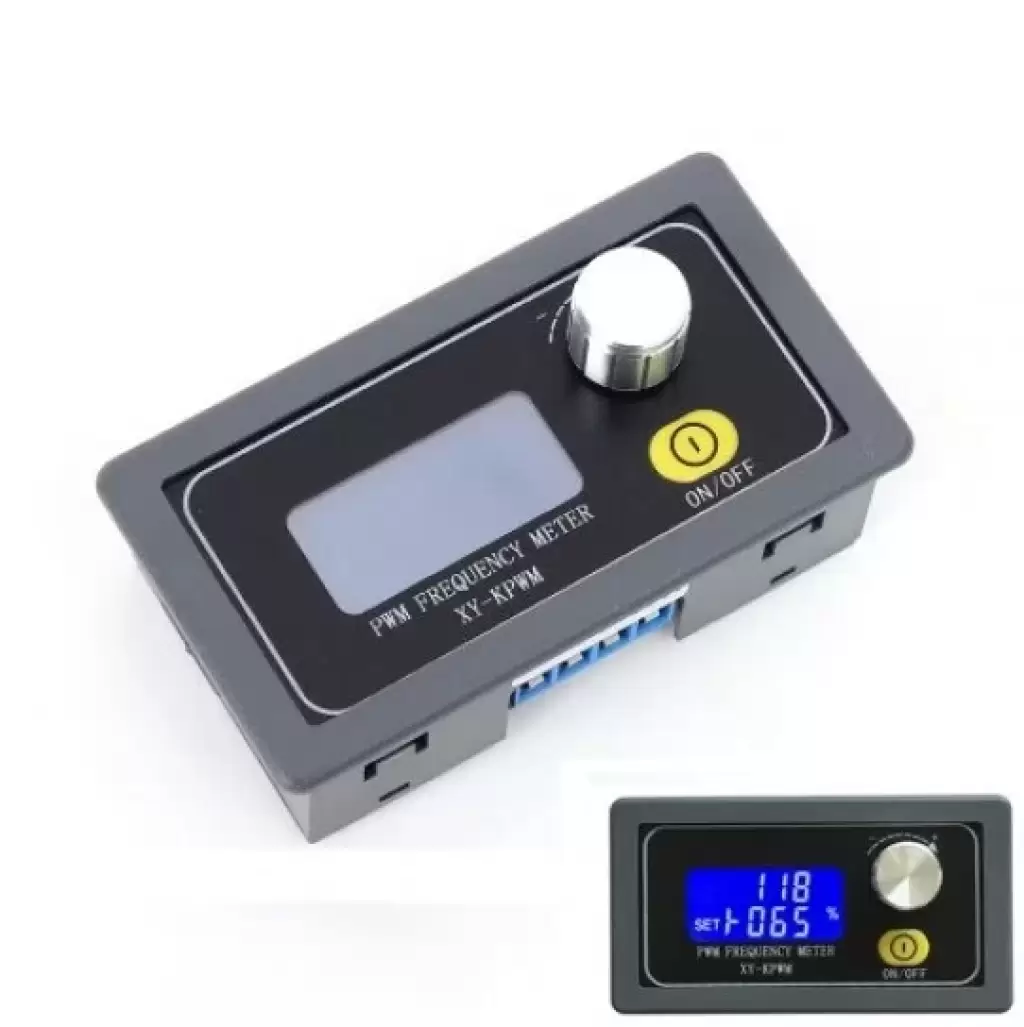

XY-KPWM sinyal üreteci, çeşitli frekanslarda, kare dalgalarda ve çıkış seviyelerinde elektrik sinyalleri sağlayan bir cihazdır. Test için sinyal kaynağı veya uyarma kaynağı olarak kullanılır.

Özellikler:

1>. Dış gövde

2> .LCD yüksek çözünürlüklü ekran

3> .destek uart

4>. Destek frekans ayarı

5>. Destek görev döngüsü ayarı

6>. Yüksek hassasiyetli algılama

7>. Destek güç aşağı hafıza fonksiyonu

8> .1-Kanal PWM çıkış

9> .Dual Çalışma Modu

10> .Konb, yanlış çalışmayı önlemek için kilit fonksiyonunu destekler

11>. Destek çıkışı etkinleştirmek

Parametreler:

1> .Ürün adı: XY-KPWM PWM Sinyal Jeneratörü;

2> .Model: XY-KPWM;

3>. Çalışma Gerilimi: DC 3.3V-30V;

4>. Frekans aralığı (Normal mod): 1Hz ~ 150KHz;

5>. Frekans aralığı (Hassas mod): 1Hz ~ 15KHz;

6>. Frekans doğruluğu:% 2;

7>. Görev döngüsü doğruluğu: Normal modda% 1;

8>. Görev döngüsü doğruluğu: Hassas modda% 0.1;

9>. Görev döngüsü aralığı:% 0,00 -% 100;

10> .Çıkış Akımı: Yaklaşık 5-30mA;

11> .Çıkış genliği: Giriş voltajıyla aynı;

12>. Çalışma Sıcaklığı: -40 ℃ ~ 85 ℃;

13> .Work Nem:% 0 ~% 95 RH;

14> .Size: 79 * 43 * 37 mm;

Frekans ayar aralığı:

İki çalışma modu vardır, bu yüzden iki frekans aralığı vardır.

Normal mod: Frekans aralığı 1Hz ~ 150KHz. Görev döngüsü aralığı% 000 -% 100. Görev döngüsü doğruluğu% 1.

Hassas mod: Frekans aralığı 1Hz ~ 15KHz. Görev döngüsü aralığı% 0,00 -% 100. Görev döngüsü doğruluğu% 0,1.

Frekans aralığını seçmek için normal çalışma durumunda kısa süreli döner düğmeye basıldığında ayarlar arayüzüne girin. Frekans değerini ayarlamak için döner potansiyometre.

Normal modu ve Hassas modu değiştirmek için döner düğmeyi 10 saniye basılı tutun.

Parametrelerin değiştirilmesini önlemek için parametreleri kilitlemek için 5 saniye basılı tutun.

Döner potansiyometre olduğunda ondalık noktasının hareket ettiği yere dikkat edin.

'XXX' görüntülenir. Ondalık nokta yok, Minimum frekans 1Hz'dir. Frekans aralığı 1Hz ~ 999Hz'dir.

'X.XX' gösterimi. Ondalık nokta sondan fazladır, Minimum frekans 0.01 KHz'dir. Frekans aralığı 1.00KHz ~ 9.99KHz'dir.

Ekran 'XX.X'. Ondalık noktası üçüncü, Asgari frekans 0.1KHz'dir. Frekans aralığı 10.0KHz ~ 99.9KHz'dir.

Ekran 'XXX'. Ondalık noktası tamamen yanıyor, Minimum frekans 1KHz'dir. Frekans aralığı 1KHz ~ 150KHz'dir.

Örneğin:

Ekran '100', PWM çıkış frekansının 100Hz olduğunu;

'1.91 'göstergesinde PWM çıkış frekansı 1.91KHz;

Ekran '52.1 ', PWM çıkış frekansının 52.1KHz;

'1.3.4' göstergesinde PWM çıkış frekansı 134KHz;

Görev döngüsü ayar aralığı:

Görev döngüsü değerini ayarlamak için kısa süreli potansiyometre ve görev döngüsü değerini ayarlamak için döner potansiyometre seçin.

Adımları kullanın:

1. güç kaynağına bağlayın;

2. Normal mod ve Kesin modu geçmek için 10 saniye için döner anahtarı basın;

3.Short düğmesine basarak döner anahtarı kullanarak frekansı ayarlayın ve değeri değiştirin;

4. görev döngüsü ayarlamak için 2 saniye için döner anahtarı;

5.Setilen parametreleri kilitlemek için 5 saniye basılı tutun;

6.Test;

7. PWM çıkışı açmak veya kapatmak için 'ON / OFF' düğmesine basın;

8. Modülü kullanmak için gücü sökün ve yükü bağlayın.

Paket içeriği:

1 x XY-KPWM PWM Sinyal Üreteci
