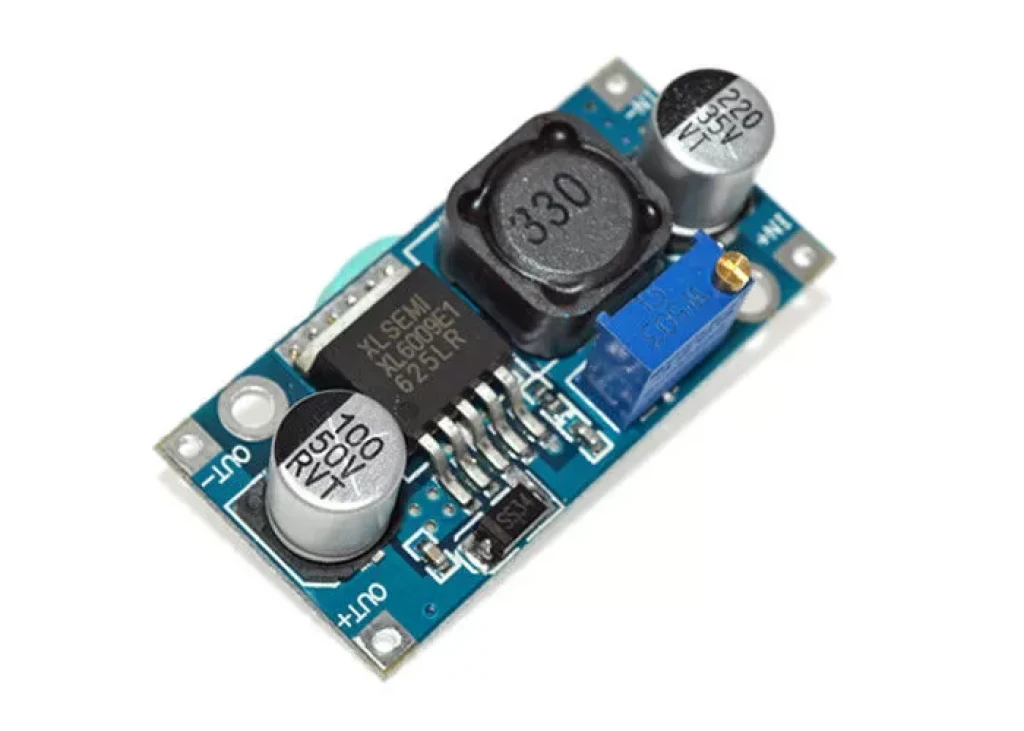

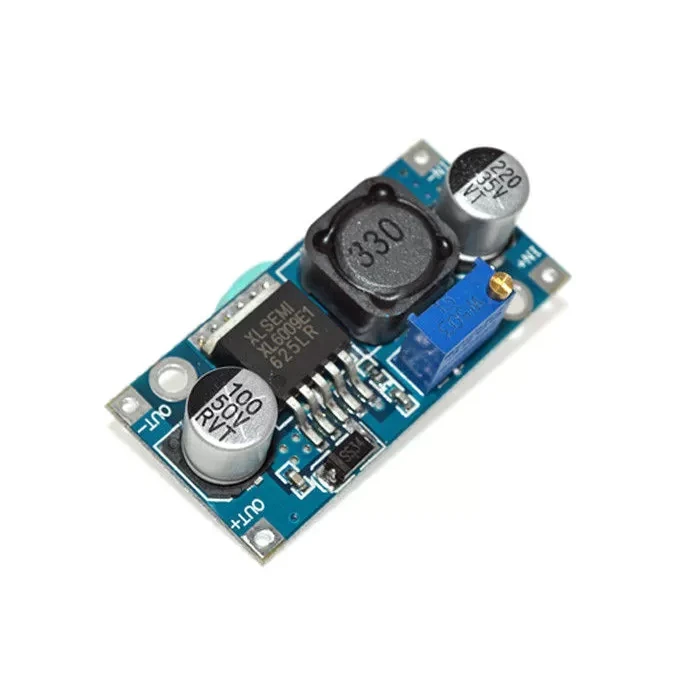

XL6009 Step Up Yükseltici Ayarlanabilir DC/DC Voltaj Regülatörü

DC-DC Step-Up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan XL6009 entegresi bulunmaktadır.

Regülatör üzerinden 4A'e kadar akım geçmektedir. Giriş gerilimi 3-32V arası olup, çıkış gerilimi olarak üzerinden yer alan trimpot sayesinde 5-35V arası çıkış elde edilebilir.



NOT: Bu ürün sadece voltaj yükseltmek için kullanılır. Çıkış voltajı giriş voltajından büyük olmalıdır. 12V giriş ile 5V elde etmek için kullanılmaz. 5V girişi 12V a yükseltebilirsiniz.

Özellikler

• Giriş Voltajı：3-32V
• Çıkış Voltajı：5-35V
• Çıkış Akımı: 4A
• 94% ye kadar yüksek verimlilik
• Ölçüler: 43mm * 21mm * 14mm



Pinout

• IN-: Input Negative
• IN+: Input Positive
• OUT-: Output Negative
• OUT+: Output Positive



Paket İçeriği

• 1 x Ayarlanabilir Step Up Boost Voltaj Regülatör Kartı
