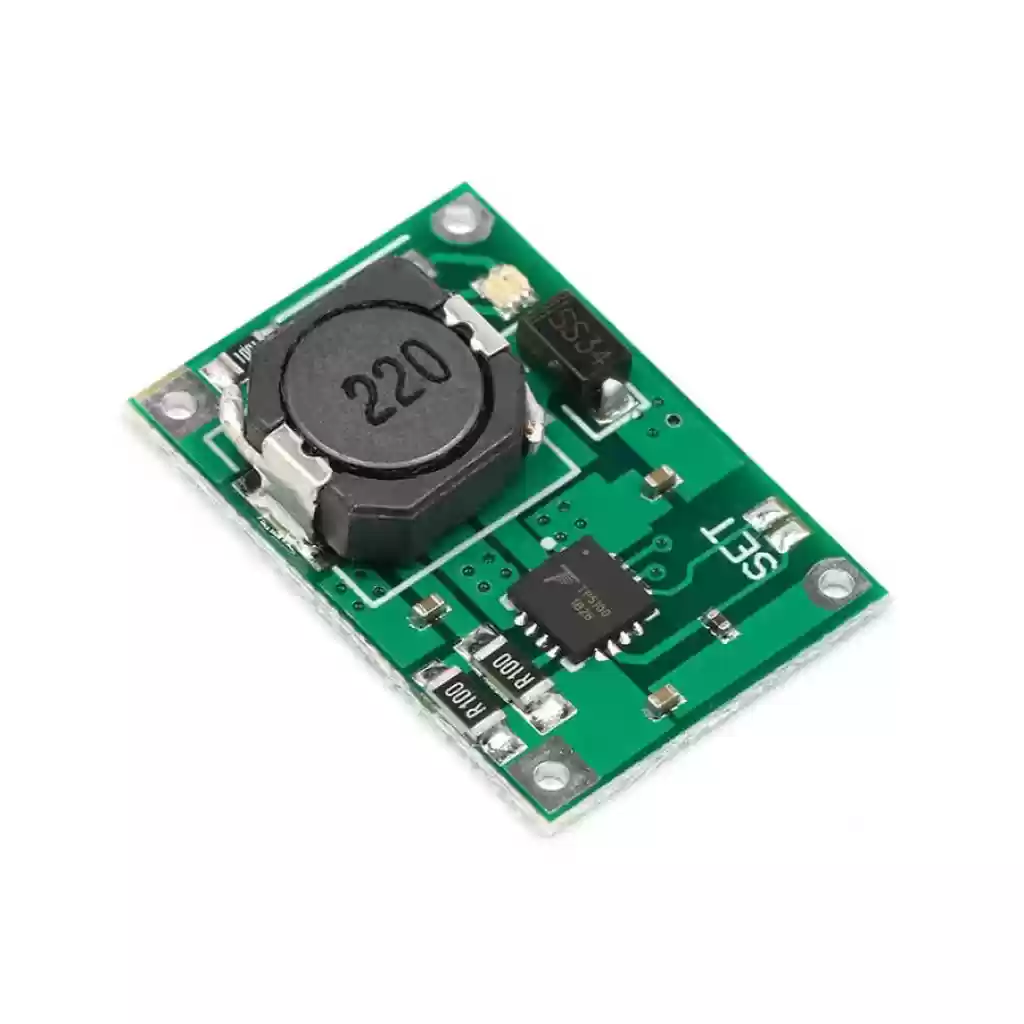

TP5100 çift fonksiyonlu bir lityum pil şarj modülüdür. 1S ve 2S lipo veya lityum iyon bataryaları şarj etmek amacıyla kullanılır.
Bu devre lityum pilleri şarj karakteristiğine uygun olarak şarj etmektedir. (Sabit akım, sabit voltaj CC-CV)
1S lityum pil : 4,2V
2S (2 seri) lityum pil : 8,4V
TP5100 ulltra küçük QFN16 kılıfında bir entegredir. Portatif cihazlarınızda ve deneylerinizde lityum pilleri şarj etmek için kullanabilirsiniz.
Bu arada TP 5100 entegresinde dahili olarak giriş akımı, düşük voltaj koruması, yüksek ısı koruması, kısa devre koruması, batarya ısı gözlem ve ters voltaj koruması mevcuttur.
Giriş voltajı +5 ila +18V aralığında olabilir. Tabi ki 2S pil şarj etmek için giriş voltajının 8,4V üzerinde seçilmesi gerekmektedir. Step up fonksiyonu yoktur.
TP5100 dahili power Pmosfete sahiptir. Devrede schottky diode koruması vardır.
Özellikler :
- 2 Seri 8.4v / 1 pil 4.2v lityum pil ( li-ion ya da li-po) ( LifePo4a uygun değildir )
- Programlanabilir Şarj akımı : 0. 1A-2A
- Geniş ölçekli çalışma voltajı max 18V
- Kırmızı ve Mavi LED durum göstergesi
- Switch frekansı 400Khz, kullanılabilir indüktans 20uH
Maximum Ratings:
- Operating environment Temperature range: -40 ℃ -85 ℃
- Storage temperature range: -65 ℃ - 125 ℃
Varsayılan: 4,2V 2A .
Boyut: 25 * 17 * 5mm ultra-küçük boyut
