TP4056, tek hücreli lityum iyon piller için eksiksiz bir sabit akım/sabit voltaj lineer şarj cihazıdır. SOP paketi ve düşük harici bileşen sayısı, TP4056'yı taşınabilir uygulamalar için ideal hale getirir. Ayrıca TP4056, USB ve duvar adaptörü içinde çalışabilir.
Dahili PMOSFET mimarisi sayesinde blokaj diyota ihtiyaç duymaz ve Şarj Akımı Devresinin negatif olmasını engeller. Termal geri besleme, yüksek güç çalışması veya yüksek ortam sıcaklığı sırasında kalıp sıcaklığını sınırlamak için şarj akımını düzenler. Şarj voltajı 4,2V olarak sabitlenmiştir ve şarj akımı tek bir dirençle harici olarak programlanabilir. TP4056, son dalgalanma voltajına ulaşıldıktan sonra şarj akımı programlanan değerin 1/10'una düştüğünde şarj döngüsünü otomatik olarak sona erdirir.
TP4056 Diğer özellikler arasında akım izleme, düşük voltaj kilitleme, otomatik şarj ve şarjın sonlandırıldığını ve bir giriş voltajının varlığını gösteren iki durum pini bulunur.
Kullanım Alanları
Cep Telefonları, PDA'lar, GPS
Şarj Yuvaları
Dijital Fotoğraf Makineleri, Taşınabilir Cihazlar
USB Veri Yoluyla Çalışan Şarj Cihazları
| Seri | TP4056 |
| Çalışma Gerilimi | 0.3V - 8V |
| Çıkış Akımı | 1A |
| Pil Tipi | Li-Ion |
| Çalışma Sıcaklığı | -40°C~+85°C |

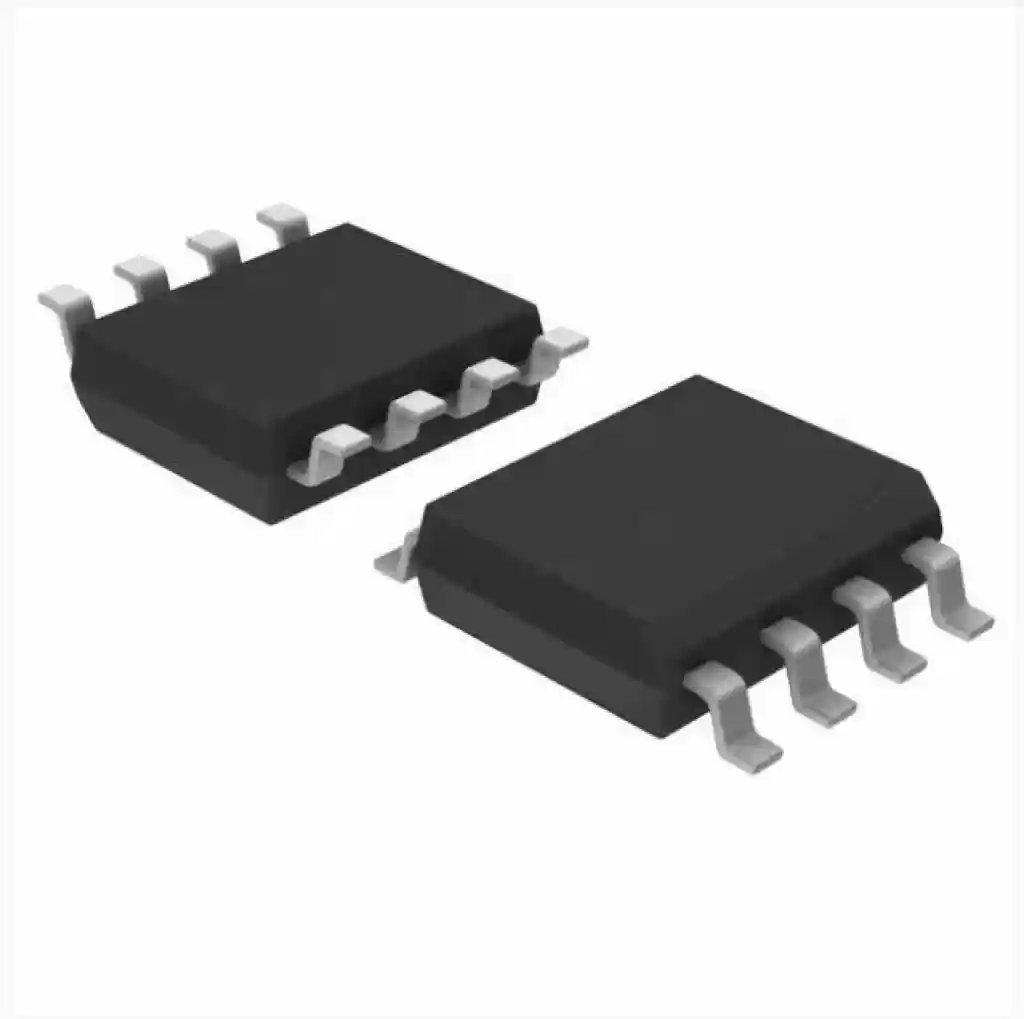

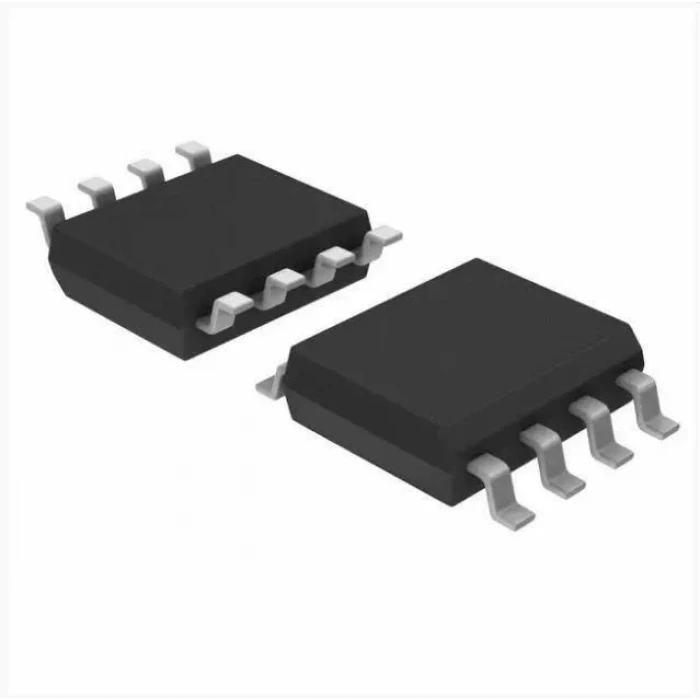

| Paket Tipi | SOP8 |
