TL431 ve TL432, geçerli otomotiv, ticari ve askeri sıcaklık aralıklarına göre belirlenmiş termal kararlılığa sahip üç terminalli ayarlanabilir şönt regülatörleridir. Çıkış voltajı, iki harici dirençle Vref (yaklaşık 2,5 V) ve 36 V arasında herhangi bir değere ayarlanabilir. Bu cihazlar 0,2 im'luk tipik bir çıkış empedansına sahiptir. Aktif çıkış devresi, karakteristikleri çok keskin bir şekilde çevirerek bu cihazları yerleşik düzenleme, ayarlanabilir güç kaynakları ve anahtarlama güç kaynakları gibi birçok uygulamada Zener diyotları için mükemmel bir alternatif haline getirir.
Kullanım Alanları
- Ayarlanabilir Gerilim ve Akım Referansı
- Flyback SMPS'lerde İkincil Yan Düzenleme
- Zener Değişimi
- Gerilim İzleme
- Entegre Referanslı Karşılaştırıcı
| Seri | TL |
| Besleme gerilimi | 36V Max |
| VREF Serisi - Giriş Voltajı | 2550 mV Max |
| Pin Sayısı | 3 |

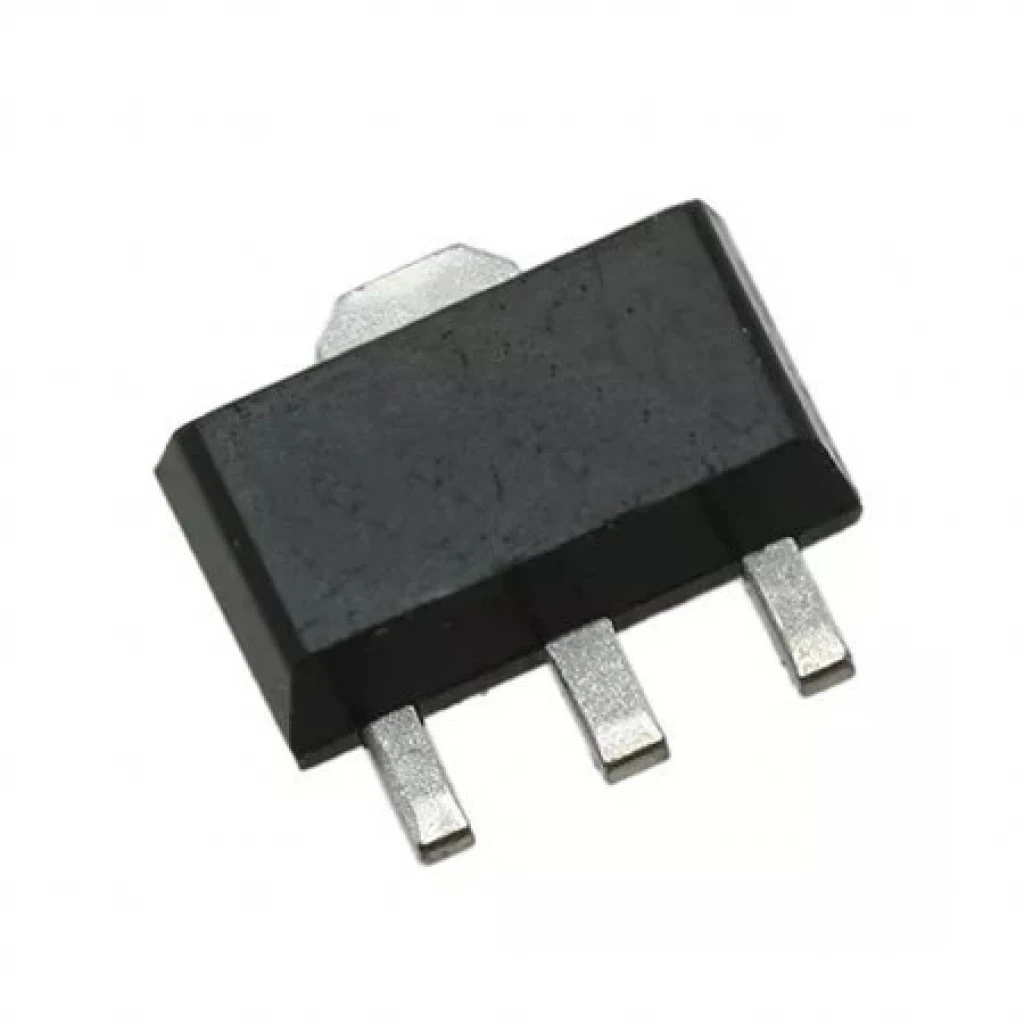

| Paket Tipi | SOT-89 |
