Özellikler:
1.3A yüksek akım şarj ve deşarj polimer üçlü lityum pil TYPE-C şarj cep telefonu destekler
2.3A yüksek akım hızlı şarj/deşarj, 3.7V 18650 ve diğer özellikler için uygun polimer lityum pil şarj
3. TYPE-C port, cep telefonlarının giriş/çıkış şarjını destekler ve aynı zamanda şarj ve deşarjı destekler
4. Akıllı yük tanımlama, otomatik bekleme
5. Çıkış aşırı akım, aşırı gerilim, kısa devre koruması, giriş aşırı gerilim, aşırı şarj, aşırı deşarj, aşırı akım deşarj koruması
Parametreler:
Adı: lityum pil şarj ve deşarj entegre 5V 4.2V
Arayüz: TYPE-C arayüzü, TYPE-C arayüzü + USB arayüzü
Boyut: tek TYPE-C model: uzunluk, genişlik ve yükseklik: 26*19*4.9mm (düğmenin USB bağlantı noktasının çıkıntılı kısmı hariç)
TYPE-C + USB modeli: uzunluk, genişlik ve yükseklik: 26*19*12mm (USB ile model USB yüksekliği içerir)
Fonksiyon desteği:
3.1A senkron Boost dönüşümü
3A senkronize anahtar şarjı
Boşaltma sırasında şarj desteği
Verimliliği % 93% 'e kadar artırın
4 LED güç göstergesi
Telefonun otomatik olarak algılanması ve takılması
Çıkışı kapatmak için düğmeye çift tıklayın, çıkışı açmak için tıklayın
TYPE-C tek port giriş ve çıkışını destekler
Cep telefonu şarj akımı akıllı kimlik DCP
Akıllı yük tanımlama, otomatik bekleme
Çıkış aşırı akım, aşırı gerilim, kısa devre koruması
Giriş aşırı gerilim, aşırı şarj, aşırı deşarj, aşırı akım deşarj koruması
Kullanım talimatları:
1. Pili bağlamadan önce, kartı cep telefonunun şarj kafasına tip-c veri kablosuyla bağlayın, modül çipinin iyi durumda olduğunu doğrulamak için 4 ışığın açıldığını görün.
2. Akü voltajının 3.0-4.2V arasında olmasını sağlamak için hazırlanan pilin voltajını ölçmek için bir multimetre kullanın. Voltaj bu aralıktan daha yüksek veya daha düşük ise, pil muhtemelen kırılır veya pil tipi uygun değildir.
3. Pilin iyi olduğundan emin olduktan sonra, iyi bir elektrostatik koruma işi yapın, kaynak için kalın teller hazırlayın, pozitif ve negatif kutuplara dikkat edin ve ters kart yanacak.

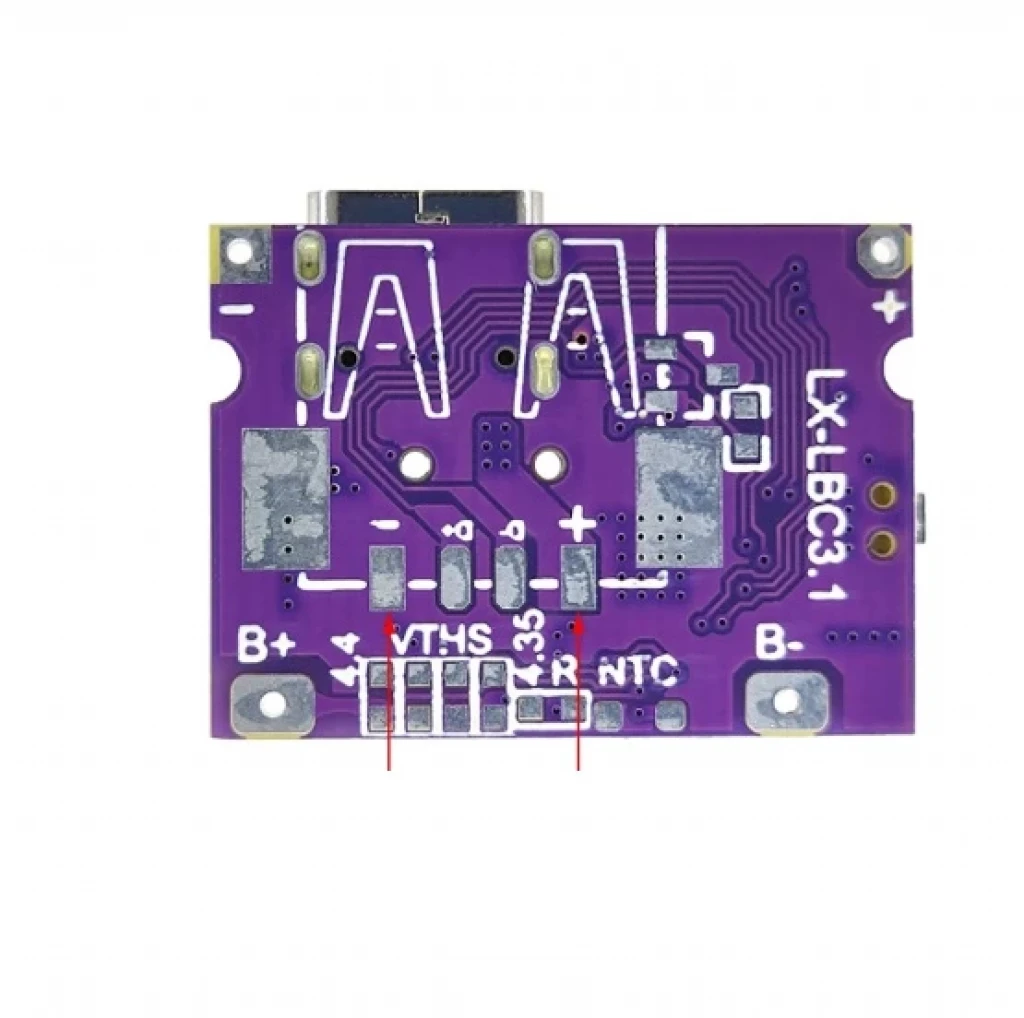

4. Şarj girişi, tip-c arayüzünden şarj kafasına bağlanabilir veya yukarıdaki resimde mavi işaretli arayüz üzerinden 5v'ye bağlanabilir. C portunun giriş akımı, kaynak bağlantı noktası girişinden daha büyüktür (C bağlantı noktası giriş pili 3a'da şarj edilebilir ve kaynak bağlantı noktası giriş akü terminali maksimum 2A).
Örnek:
1. Bu modül lityum pil şarj ve deşarj koruması ile birlikte gelir, eğer pil koruma varsa, lütfen çıkarın. Pil kapasitesi 3.1A yüksek bir akım çıkışı için yeterince büyük olmalıdır.
2. Pil kablosu en az 0.9 santimetre kare çekirdek ile kısa ve kalın olmalıdır.
3. Bu modülün çıkış akımı 7oma'dan azsa, çıkış kesilecektir.
4. Kaynak teli çıkışını kullanmanız gerekiyorsa, USB arayüzü olan birini kullanmanız önerilir. Tek TYPE-C portun tel çıkış voltajını kaynaklayamıyor
5. Tek C portu sadece cep telefonlarını şarj etmek için kullanılabilir, çünkü çipin bir protokolü vardır ve başarılı bir el sıkışma olmadan voltaj çıkmayacaktır.
Önlemler:
◆Pil sadece paralel olarak bağlanabilir (paralel bağlantıların sayısı sınırlı değildir),seri olarak değil ve ana kart seri bağlantıda yanmalıdır.
◆Anakartın harici pil 'sine bağlı olan tel, 6a'dan fazla bir akımı geçebilmeli ve en azından 0.9 metrekareden fazla bir bakır tel kullanmalıdır. Ve sıradan bir telin 1.5 metrekare kullanması gerekiyor. Çok kalın olmak zorunda değil, ama çok ince olamaz, çok ince bir güvenlik tehlikesi olacaktır. (Çünkü akü terminal akımı çok büyük).
◆Anakart bir koruma çipi ile birlikte gelir ve koruma levhası, eğer öyleyse, aksi takdirde, 6A daha fazla bir akım geçemez sürece, pil bir koruma levhası gerekmez, lütfen koruma levhası 'i çıkarın ve pili doğrudan anakarta bağlayın. (Kendi kendine yeten olanlar genellikle çok fazla akıma sahip olamadığından ve çıkış gücü büyük olduğunda çıkış gücü korunacaktır)
◆Test için anakartı klipslemek için timsah klipsleri kullananlar için lütfen telefonunuzu şarj etmeyin, nedenini sormayın, yine de bunu böyle kullanamazsınız. Cep telefonunu şarj etmek ve lehimlenmeli ve lehimlenmeli (yanlış işlem, ana kartın kırılmasına neden olur, ana kartın neden hızlı bir şekilde şarj edilemeyeceğini, neden ana kurulu kapalı olacak ve yeniden başlatılacak, vb, gereksinimleri takip edin)
◆Pil kullanımı 3.7V/4.2V 18650/polimer/üçlü lityum pil, büyük tek hücre kullanılabilir, paralel olarak birden fazla 18650 bağlanabilir, demir lityum pil, tek kullanımlık kuru pil, nikel metal hidrit, kurşun asit batarya, nikel kadmiyum pil vb kullanılamaz. Piller seri olarak bağlanamaz.
◆Any güç kaynağı ısı üretecektir. Bu elektronikte sağduyu. Herkesin ürünleri aynı. Isı yoksa, akım 2.4A ile sınırlı olmayacaktır. 10A veya 100A yapmak harika olmaz mıydı? Tahtanın maliyeti ve boyutu burada. Modül, büyük üreticilerin ana çiplerini iyi verimlilik ve performansla kullanır, böylece güvenle kullanabilirsiniz.
Modülün kalitesi nasıl değerlendirilir:
1. Modül alındıktan sonra pili bağlamayın, doğrudan şarj hattı 5V takın, on saniye bekleyin ve sonra dört ışık yanar ve son ışık yanıp söner.
2 akü terminalinin pozitif ve negatif kutuplarını ölçmek için bir multimetre kullanın ve normal voltaj yaklaşık 4.2V civarındadır.
Yukarıdaki 3 normal ise, modül bozulmamış, aksi takdirde hasarlıdır.
