Tanım:

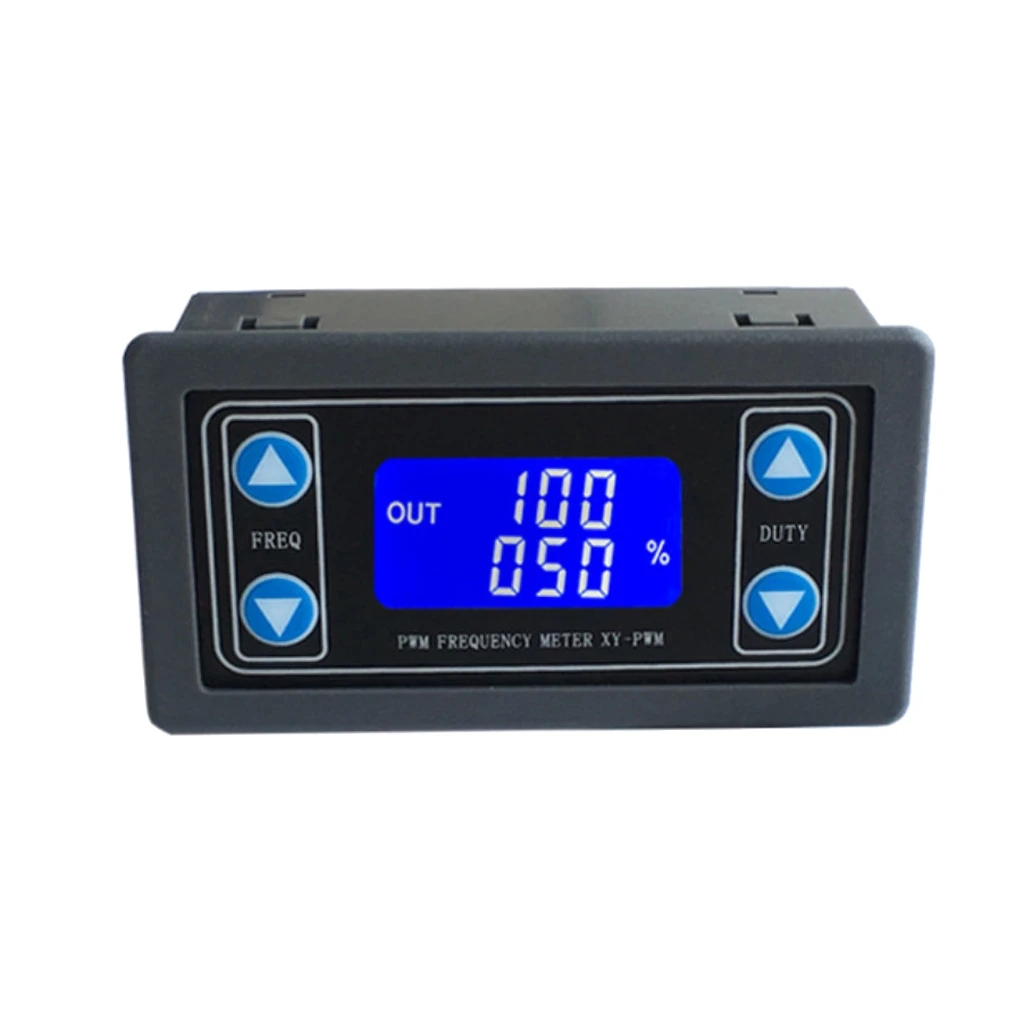

LCD ekran frekansı ve görev döngüsü, çok net, PWM çıkışı, frekans ve görev döngüsüne ayarlanabilir.
Geniş frekans aralığı, yüksek hassasiyet.
Seri iletişim, TTL seviyesi.
Frekans dört aralığa bölünmüştür, otomatik geçiş.
Tüm setler, otomatik olarak kapanır
Uygulama Aralığı:
1. Kare sinyal olarak kullanılır, deneysel geliştirme ve kullanım için kare sinyal üretir;
2. Motor sürücüsünü kontrol eden kare bir sinyal oluşturmak için kullanılır;
3. MCU kullanımı için ayarlanabilir üretin;
4. Ayarlanabilir üretin, ilgili devreyi kontrol edin (PWM karartma hızı ve diğer uygulamalar).
Frekans dört aralığa bölünmüştür, otomatik geçiş:
1. (ondalık nokta yok): en küçük 1Hz, değer aralığı 1Hz ~ 999Hz;
2. X.XX (yüzde ondalık nokta) en küçük 0.01Khz, 1.00Khz ~ 9.99Khz aralığı;
3X (onda ondalık nokta): en küçük 0.1Khz; 10.0KHz ~ 99.9KHz değer aralığı
4. (on ve yüzde ondalık nokta): en küçük 1Khz; değer aralığı 1KHz ~ 150KHz
Görev Döngüsü Aralığı: 0 ~
Modül :

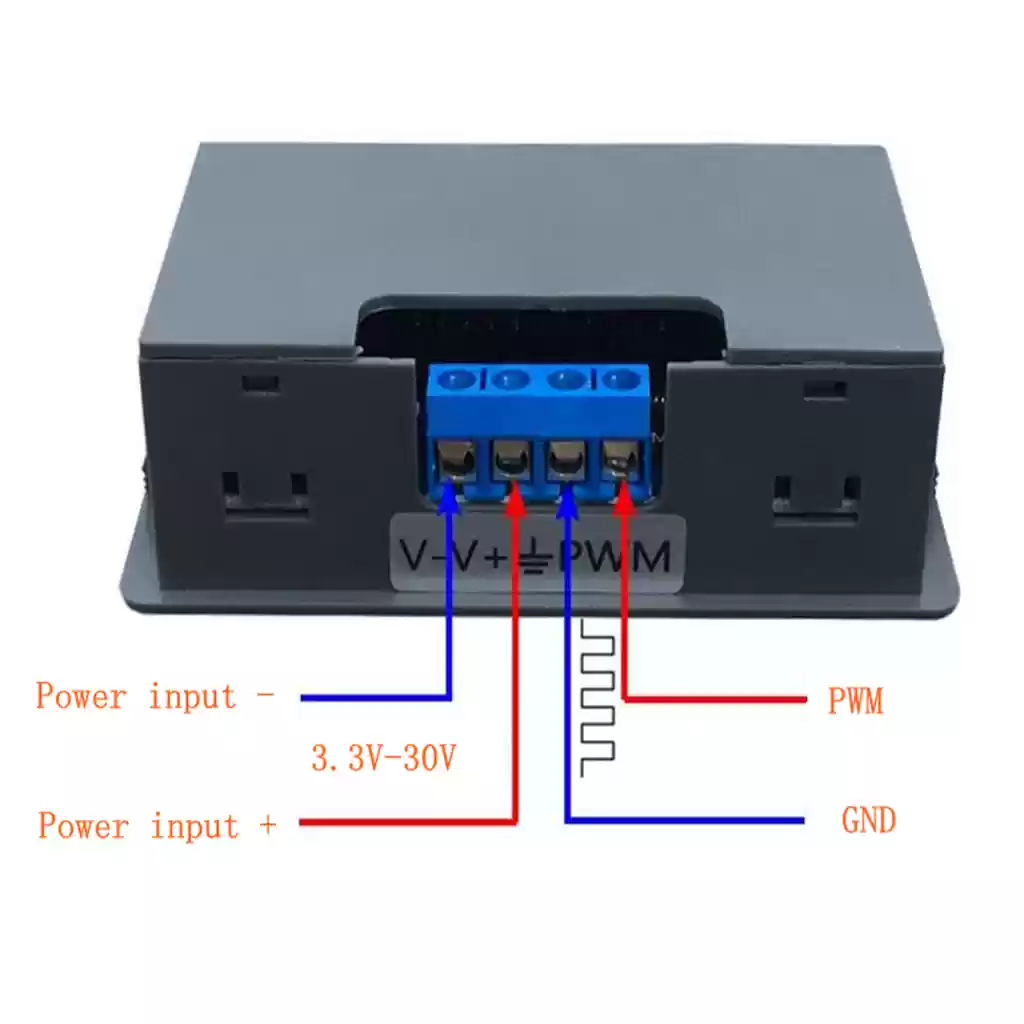

Çalışma Gerilimi: 3.3~30V;
Frekans Aralığı: 1Hz~150KHz;
Frekans Doğruluğu: yaklaşık %2;
Sinyal Yük Kapasitesi: Çıkış Akımı yaklaşık 5~30mA olabilir;
Çıkış Genliği: Besleme gerilimine eşit PWM genliği;
Ortam Sıcaklığı: -20~70℃.
Boyut: 79x43x26mm/3.11x1.69x1.02 inç
Seri Kontrol (tek çipli TTL seviyesi iletişim):
Haberleşme Standardı: 9600 bps Veri bitleri: 8
Durdurma Biti: 1
: yok
Akış Kontrolü: yok
Ayar başarıyla geri döndü: AŞAĞI;
Kurulum başarısız oldu: GÜZ.
Paket İçeriği:
1x PWM Sinyali
