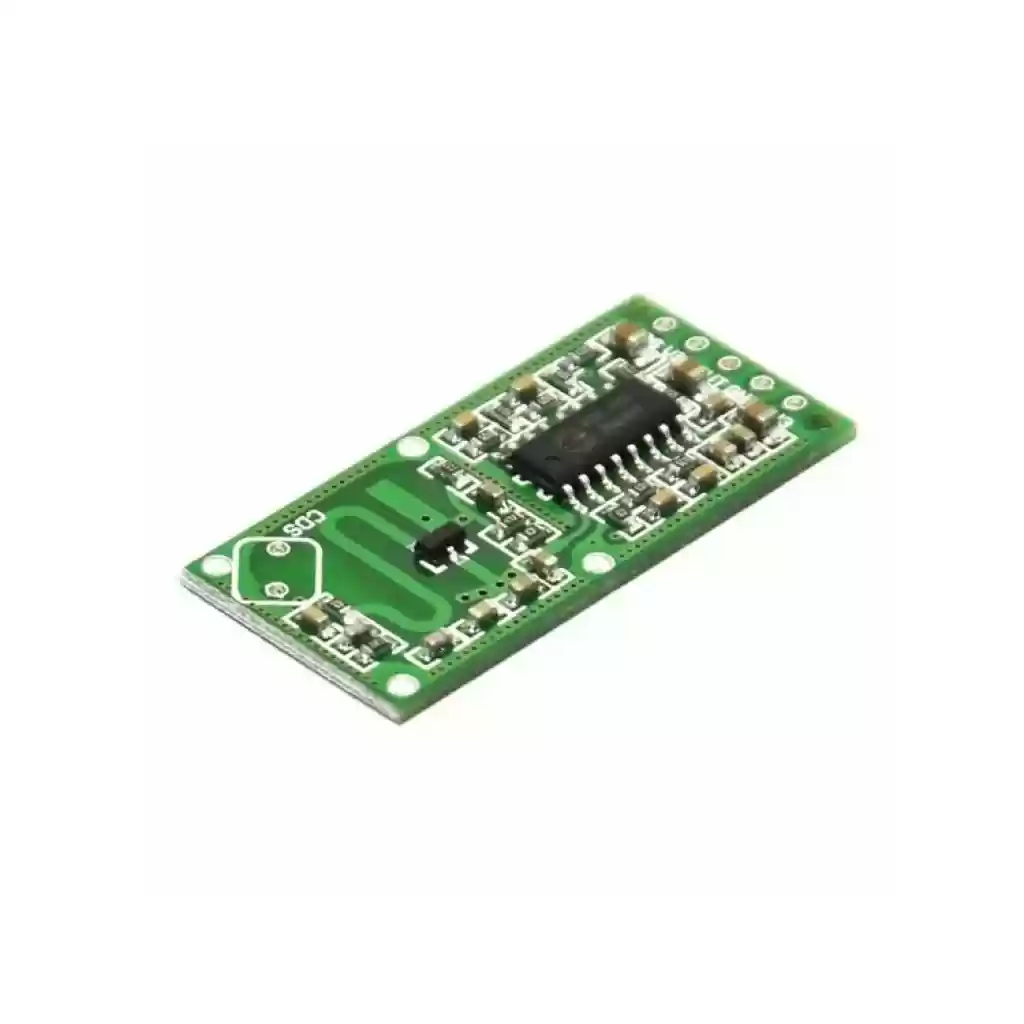

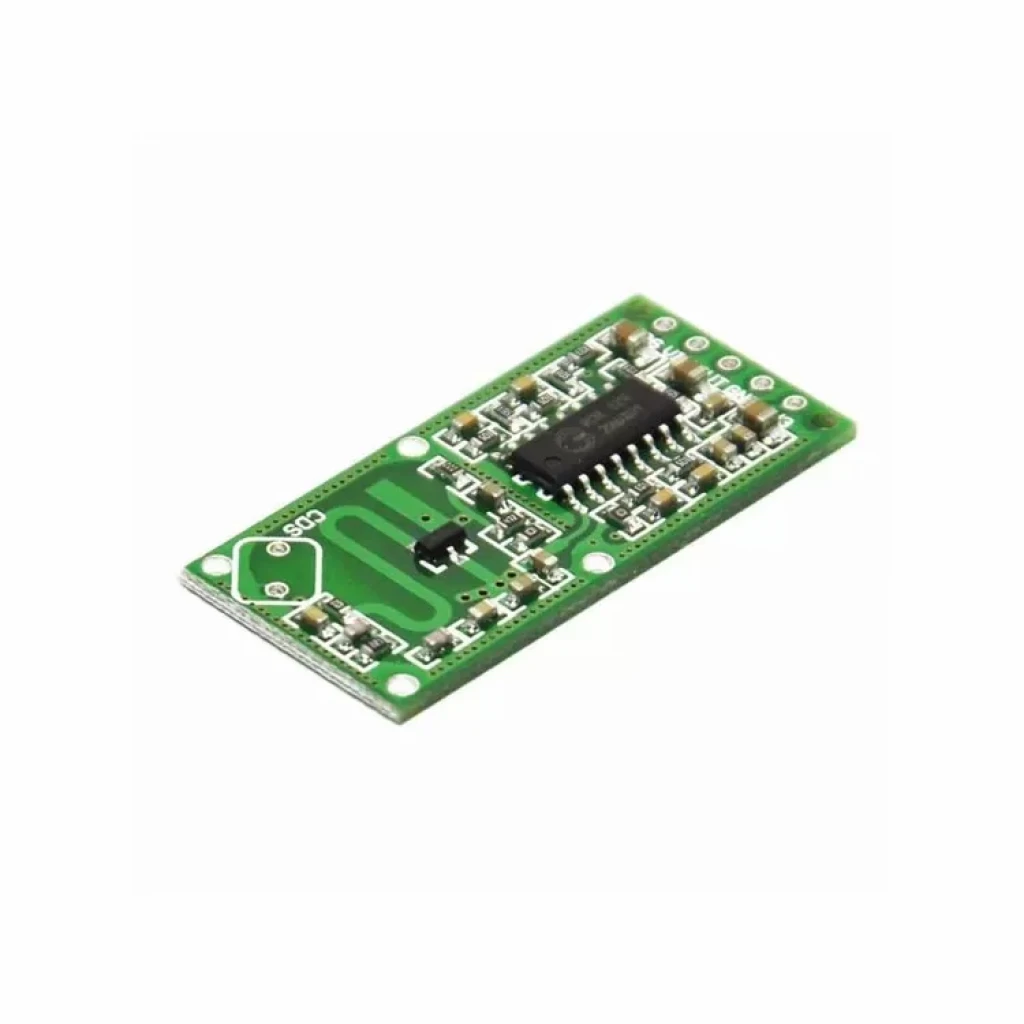

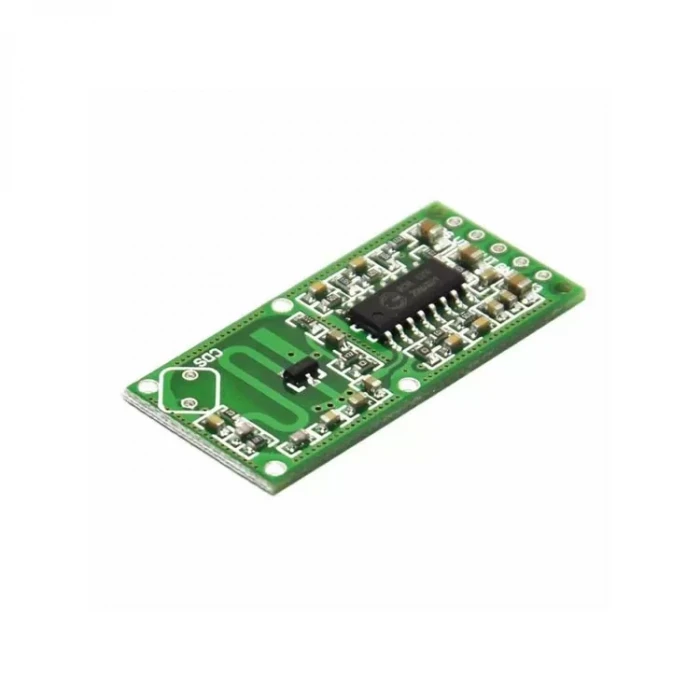

RCWL-0516 Mikrodalga Radar Modül
RCWL-0516 Mikrodalga Radar Modül
Çalışma Gerilimi: 4-28V
Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
Deteksiyon Mesafesi: 5-9m
İletim Gücü: 20mW (tipik); 30mW (maks.)
Çalışma Gerilimi: 3.2-3.4V
Çalışma Gerilimi Sürüş Kapasitesi: 100mA
Trigger Yolu: tetik tekrarla
Çıkış Kontrolü Düşük Seviye: 0V
Çıkış Kontrolü Yüksek Seviyesi: 3.3V
Çalışma Sıcaklığı: -20 ~ 80 celsius
Storaj Sıcaklığı: -40 ~ 100 celsius
Ayar Parçası Giriş
1 - C-TM
Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:
C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768
2 - R-GN
Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m
3 - R-CDS
Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz
Pin Tanımı:
3V3: 3V3 güç çıkışı
GND: toprak
OUT: kontrol çıktısı, hareketli nesneleri tespit ettiğinde yüksek seviyede çıktı
VIN: giriş voltajı, 4-28V
CDS: kontrol çipini etkinleştirir, 0.7V'dan düşük, OUT her zaman düşük seviyede çıktı
Not:
İndüksiyon tarafının hemen önündeki herhangi bir metal yerleştirilmemelidir
Ön / arka taraf 1 cm'den fazla boşluk bırakmalıdır
Modül ve kurulum taşıyıcısı
