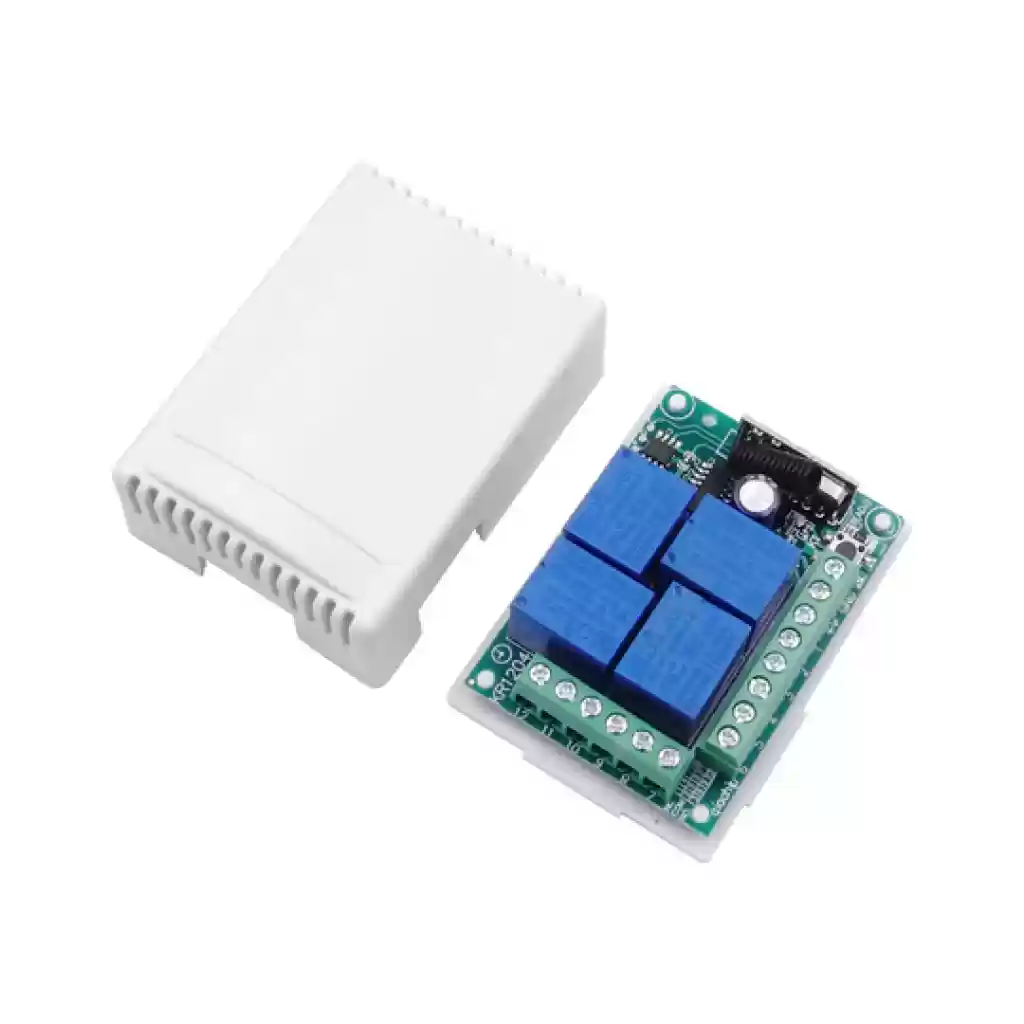

Qiachip KR1204-4 Evrensel Kablosuz Uzaktan Kumanda Anahtarı DC12V 4CH röle Alıcı Modülü 433 Mhz
1.Model:KR1204-4
2. Sessiz Akım: 5mA
3. Çalışma Frekansı: 433Mhz/315Mhz
4. Alma Hassasiyeti: -104dBm
5. Çalışma Gerilimi: DC12V
6. Modülasyon Modu: ASK
7. Eşleştirme Modu: Akıllı Öğrenme kodu
8. Çıkış Modu: Kuru kontak / Gerilim çıkışı
9. Fonksiyon seçeneği: Anlık/Geçiş/Mandallama
10. Çalışma sıcaklığı: -30~+80
11. PCB boyutu: 68,2x48,2(mm)
12. Kabuk: Evet
OPERASYON
1. Anlık Mod: alıcı kartındaki öğrenme tuşuna bir kez basın (alıcı kartındaki LED göstergesi aynı anda yanıp sönecektir),ardından uzaktan kumanda düğmelerinden herhangi birine basın, alıcıdaki LED göstergesi 3 kez yanıp söner, anlık modun başarıyla eşleştirildiğini gösterir.
2. Geçiş Modu: alıcı panosundaki öğrenme tuşuna iki kez basın (alıcı kartındaki LED göstergesi aynı anda yanıp sönecektir),ardından uzaktan kumanda düğmelerinden herhangi birine basın, alıcıdaki LED göstergesi 3 kez yanıp söner, geçiş modunun başarıyla eşleştirildiğini gösterir.
3. Mandallama Modu: alıcı kartındaki öğrenme tuşuna 3 kez basın (alıcı kartındaki LED göstergesi aynı anda yanıp sönecektir),ardından ilk uzaktan kumanda düğmesine basın, ikinci uzaktan kumanda düğmesini takip edin, alıcıdaki LED göstergesi 3 kez yanıp söner kilitleme modu başarıyla eşleştirildi (ilk düğmeyle açın, ikinci düğmeyle kapatın).
4. 2CH anlık + 2CH Geçiş: alıcı kartındaki öğrenme tuşuna 4 kez basın (alıcı kartındaki LED gösterge aynı anda yanıp söner),ardından uzaktan kumanda düğmelerinden herhangi birine basın, alıcıdaki LED göstergesi 3 kez yanıp söner, eşleştirmenin başarılı olduğunu gösterir .
5. 2CH Anlık + 2CH Kilitleme: alıcı kartındaki öğrenme tuşuna 5 kez basın (alıcı kartındaki LED göstergesi aynı anda yanıp sönecektir),ardından uzaktan kumanda düğmelerinden herhangi birine basın, alıcıdaki LED göstergesi 3 kez yanıp söner, eşleştirmenin başarılı olduğunu gösterir .
6. 2CH Geçiş + 2CH Mandallama: alıcı kartındaki öğrenme tuşuna 6 kez basın (alıcı kartındaki LED gösterge aynı anda yanıp söner),ardından uzaktan kumanda düğmelerinden herhangi birine basın, alıcıdaki LED göstergesi 3 kez yanıp söner, eşleştirmenin başarılı olduğunu gösterir .
7. 2CH Mandallama + 2CH Mandallama: alıcı kartındaki öğrenme tuşuna 7 kez basın (alıcı kartındaki LED göstergesi aynı anda yanıp söner),ardından uzaktan kumanda düğmelerinden herhangi birine basın, alıcıdaki LED göstergesi 3 kez yanıp söner, eşleştirmenin başarılı olduğunu gösterir .
8. Uzaktan kumandadaki mevcut verilerin silinmesi: alıcı kartındaki öğrenme tuşuna 8 kez basın, alıcı kartındaki LED göstergesi sekiz kez yanıp söner, uzaktan kumandadaki mevcut veriler başarıyla silinir.
TERMİNAL TALİMATLARI
+V — Pozitif kutup girişi
GND — Negatif kutup girişi
1 —KC1 Normal Rölenin kapalı olması
2 —KC1 Rölenin ortak noktası
3 —KC1 Rölenin Normal Açıklığı
4 —KC3 Normal Rölenin kapalı olması
5 —KC3 Rölenin ortak noktası
6 —KC3 Rölenin Normal Açıklığı
7 —KC2 Normal Rölenin kapalı olması
8 —KC2 Rölenin ortak noktası
9 —KC2 Rölenin Normal Açıklığı
10 —KC4 Normal Rölenin kapalı olması
11 —KC4 Rölenin ortak noktası
12 —KC4 Rölenin Normal Açıklığı
~UYARI~
Montajdan Önce Ana Şalterden Güç Kaynağını Kapatın!
NOTLAR
1. Uzaktan kumanda voltajı yetersiz olduğunda lütfen pili derhal değiştirin (pil voltajı yetersiz olduğunda, genellikle iletime yaklaşın)
2. Kablosuz RF ürünlerini kullanırken metal maskeden, büyük ekipmandan, güçlü elektromanyetik girişimden kaçınmaya ve uzaktan kumanda ile alıcı kartı arasında çok kısa mesafe bırakmamaya lütfen dikkat edin.
3. Lütfen ürünün anormal kullanımından kaçının. Anormal kullanım, ürün performansını ve ömrünü azaltacaktır, ciddi durumlarda ürünlere zarar verebilir ve hatta güvenliğiniz için tehlike oluşturabilir.
