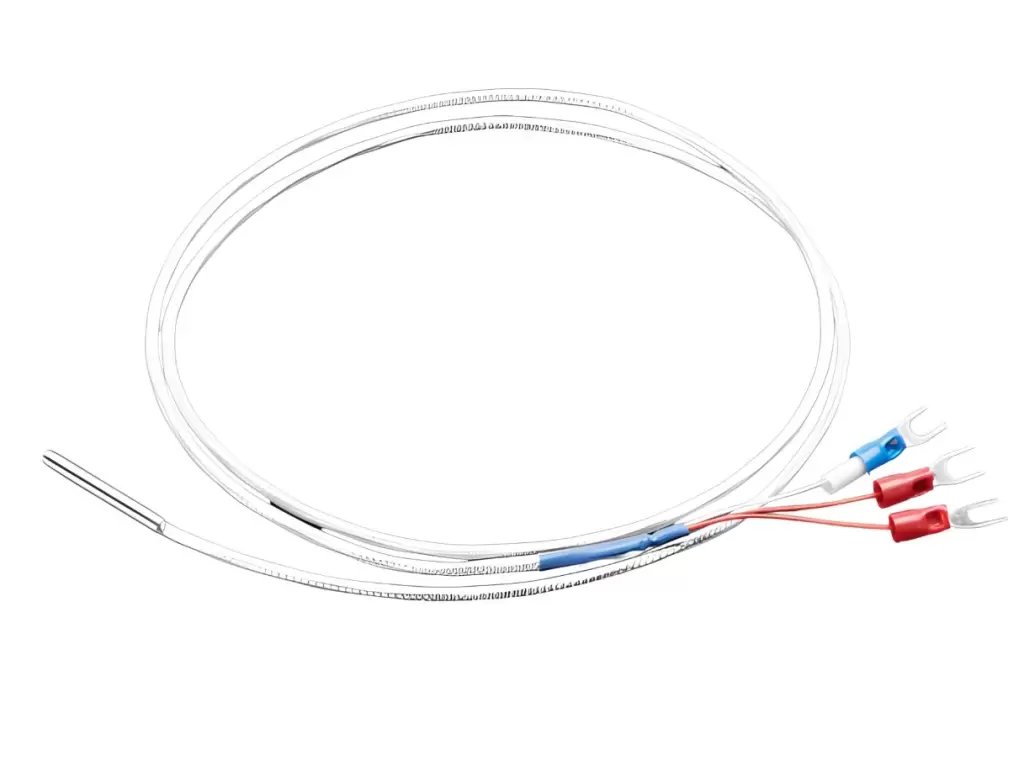

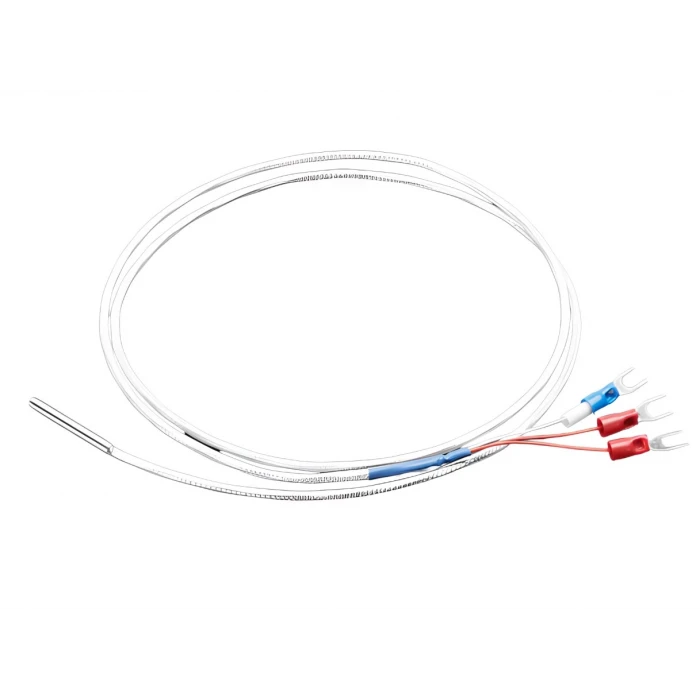

PT100 3 TEL PLATİNUM DİRENÇLİ SU GEÇİRMEZ ISI SICAKLIK SENSÖRÜ PROBU
Hassas sıcaklık algılaması için hiçbir şey Platin rtd'yi geçemez. Direnç sıcaklık dedektörleri (RTD'LER),sıcaklığı değiştikçe direnç değerini değiştiren, temelde bir tür termistör olan bir direnç içeren sıcaklık sensörleridir. Bu sensörde direnç aslında 0°C'de 100 ohm'luk bir dirence sahip küçük bir Platin şerididir, dolayısıyla PT100 adıdır. Çoğu NTC/PTC termistörüyle karşılaştırıldığında, PT tipi RTD çok daha kararlı ve hassastır (ancak aynı zamanda daha pahalıdır) PT100'LER laboratuvar ve endüstriyel işlemlerdeki sıcaklığı ölçmek için uzun yıllardır kullanılmaktadır ve doğruluk (termokupllardan daha iyi),tekrarlanabilirlik ve stabilite.
Bu yüksek sıcaklık PT100 sensörü, -50°C ila 280°C arasında iyi olan paslanmaz çelik bir kalkanla donatılmıştır.
PT100 özellikleri:
- Direnç ölçüm prensiplerine dayanarak
- Direnç malzemesi, 0°C sıcaklıkta 100 ohm değerinde Platindir
- Platin pozitif direnç sıcaklık faktörüne sahiptir; yükselen sıcaklıkla direnç artar
- Direnç değişimi sıcaklığın bir fonksiyonudur: 0.385 Ω/°C nominal
- Termokupllara, silikon bazlı sıcaklık sensörlerine veya termistörlere kıyasla yüksek doğruluk ve kararlılık
Her sensör üç kablo ile birlikte gelir. Tellerden ikisi, beklediğiniz gibi platin direncin her iki tarafına da bağlanır. Üçüncü kablo da PT100'ÜN bir ucuna bağlanır. RTD amplifikatörünüz 3 telli sensörleri destekliyorsa, direnci ilk iki kabloyla sürecek ve voltaj farklılıklarını ölçecek ve böylece kablolardan herhangi bir voltaj düşüşünü çıkarabilecektir. RTD amplifikatörünüzde yalnızca 2 telli destek varsa, üçüncü kabloyu bağlantısız bırakın.
Teknik Detaylar
Kablo özellikleri:
- Paslanmaz çelik boru :4mm çapında ~ 30mm uzunluğunda (paslanmaz çelik kapsülün boyutu değişebilir!)
- Kablo yaklaşık 1 m / 100 cm uzunluğunda
- PT100 sıcaklık sensörü içerir
- Terminal uçlu üç tel
PT100 teknik özellikleri:
- Kullanılabilir sıcaklık aralığı: -200 ila 550°C (-328°F ila +1,022°F)
- 3 Telli arayüz kullanır
- -10°C ila +85°C arasında ±0,5°C Doğruluk
- Ürün Ağırlığı: 19.3 g / 0.7 oz
