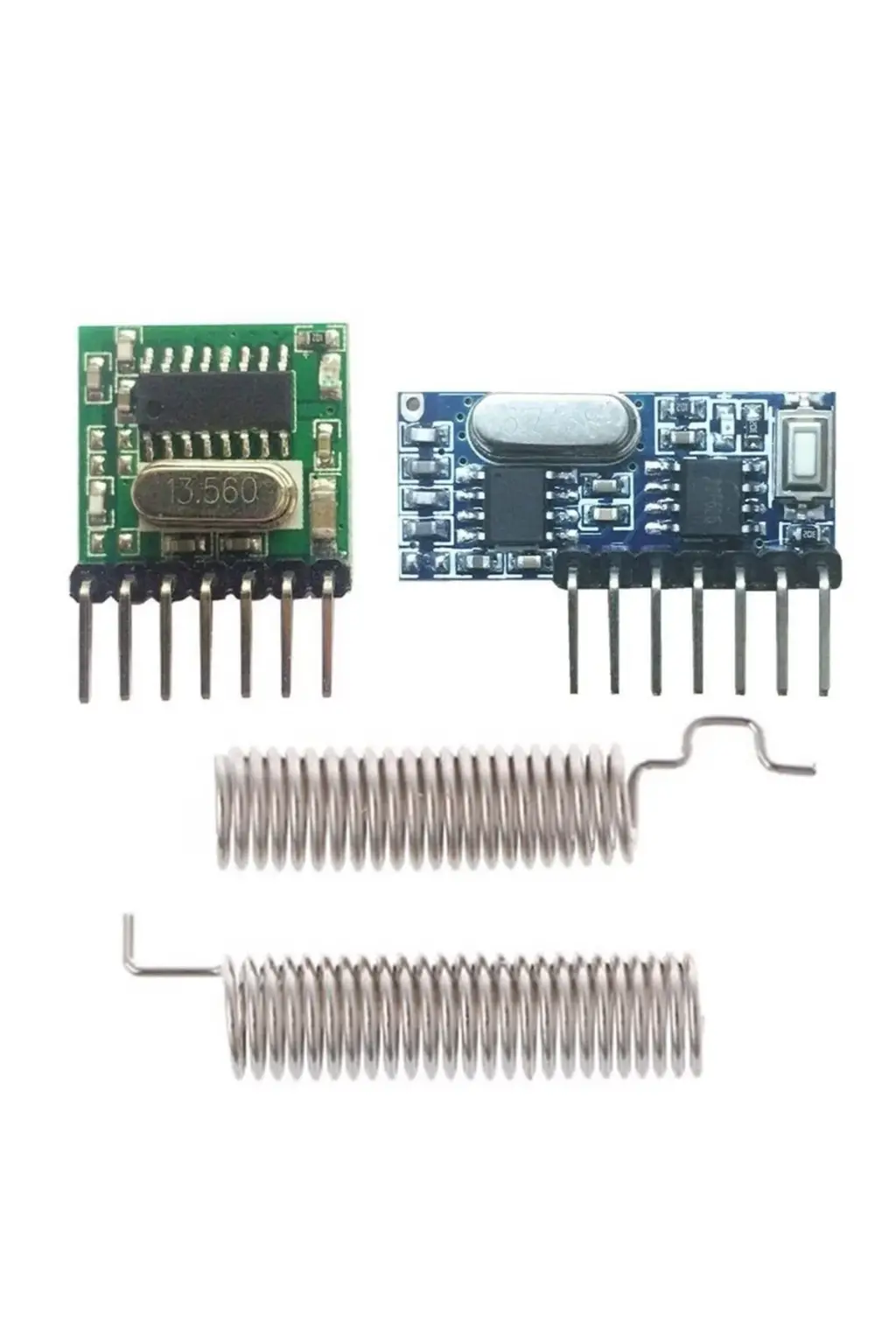

[Verici modülü]
Ürün modeli: TX118SA-4 (10 paket)
Verici gücü: 11dbm
Emisyon akımı: 10 mA
Yangın oranı: maksimum 10KB / S
Çalışma gerilimi: DC 3V-24V
Kodlama: 1527 öğrenme kodu
Her modülün benzersiz bir adres kodu vardır, aynı modülde bulunan K1 ~ K4 adres kodu aynıdır.

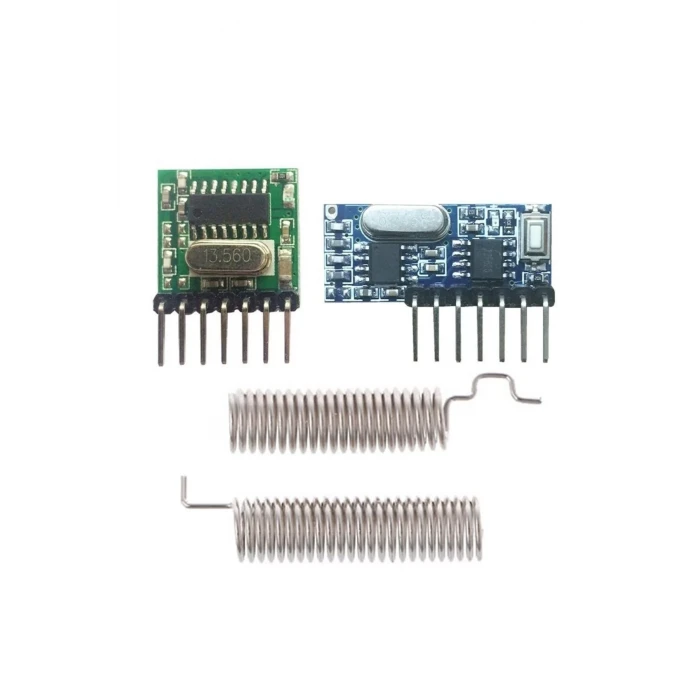

[Alıcı modülü]
Ürün modeli: RX480-E4
Çalışma voltajı: DC3.3 ~ 5V
Sessiz akım: ≤ 5mA
Çıkış akımı: 10 mA
Çalışma frekansı: 433MHz
Hassasiyet almak: -108dB
Çalışma sıcaklığı: -25 ~ 75
Çalışma modu: anlık mod, kendinden kilitleme (geçiş modu 4 kanal),birbirine
Çıkış: uzaktan kumanda ABCD 4 düğmelerine karşılık gelen 4 kanallı CMOS seviye sinyali.
Pim talimatı
GND: zemin veya negatif kutup
+ V : DC3.3 ~ 5V giriş
D0: veri çıkışı
D1: veri çıkışı
D2: veri çıkışı
D3: veri çıkışı
VT: çıkış
Verici ve alıcı nasıl eşleştirilir
1. Mevcut verileri sil: öğrenme düğmesine (alıcıda) 8 kez basın. Yanıt: LED 7 kez yanıp söner.
2. Uzaktan kod öğrenme: öğrenme düğmesine basın (alıcı üzerinde) bir kez, iki veya üç kez (aşağıya bakınız).
LED yanar: öğrenme modu aktif. Uzaktan kumandanın herhangi bir düğmesine basın.
LED göstergesi üç kez yanıp söner: öğrenme başarıyla tamamlandı.
3. Test: yukarıdaki işlemden sonra, alıcı kartı uzaktan kumanda ile kontrol edilebilir.
Farklı kimliklere sahip daha fazla verici, ek olarak 2. Adımdan başlayarak öğrenip saklanabilir.
Farklı modların bir karışımı mümkündür.
Düğme kullanımı (setleri modu ve eşleştirme işlemi başlar):Bir kez basın: Inching modu (anlık mod)İki kez basın: kendinden kilitli mod (4 kanalın geçiş modu)Üç kez basın: kilitli mod (seçilen kanal aktif ve temizlenir, başka bir kanal aktif hale gelirse)
