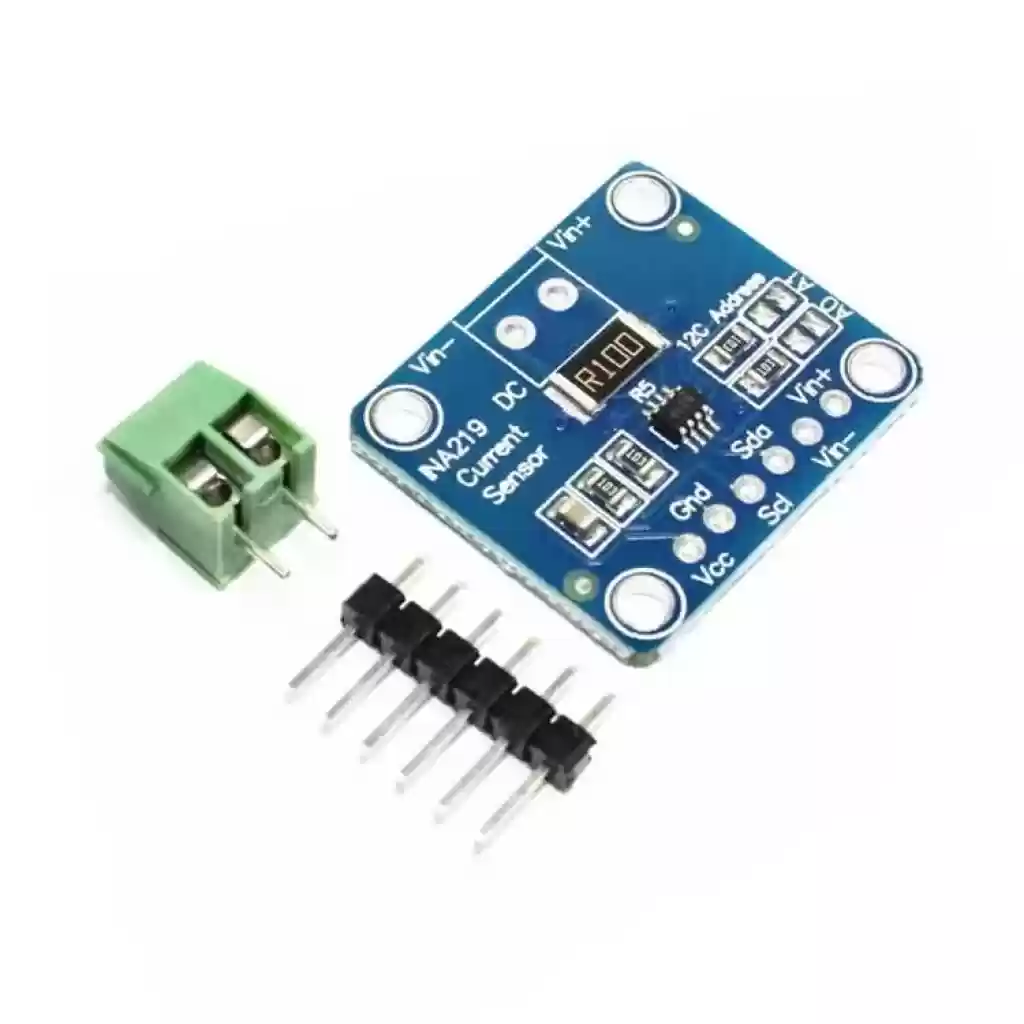

INA219 I2C Çift Yönlü Akım Sensörü Modülü

INA219 I2C Çift Yönlü Akım Sensörü Modülü

INA219 iki yönlü akım / güç izleme kontrol devresi, I2C seri protokolünü kullanan bir akım sensörü modülüdür. INA219 sadece şönt direnci üzerindeki değişikleri değil, ayrıca üzerindeki voltaj değerlerini de okuyabilir bu sayede üstündeki güç hesaplanabilir.

Bu modül 0.1 ohm %1  toleranstaki hassas direnç ile gelir. Üstündeki direnç ile ±3.2A aralığında ölçüm yapabilir, bu direnç ile 12 bit'te 0.8mA çözünürlük sunar.

 INA219 I2C Çift Yönlü Akım Sensörü Modülü Özellikleri

• 0.1 ohm 1% 2W akım algılama direnci
• + 26V'ye kadar hedef voltaj
• ± 0.8mA çözünürlük ile ± 3.2A'ya kadar akım ölçümü
• 3-5 Volt çalışma aralığı
• I2C seri protokolü
• 2.28 cm x 2.03 cm PCB
• PCB: 1.9g
