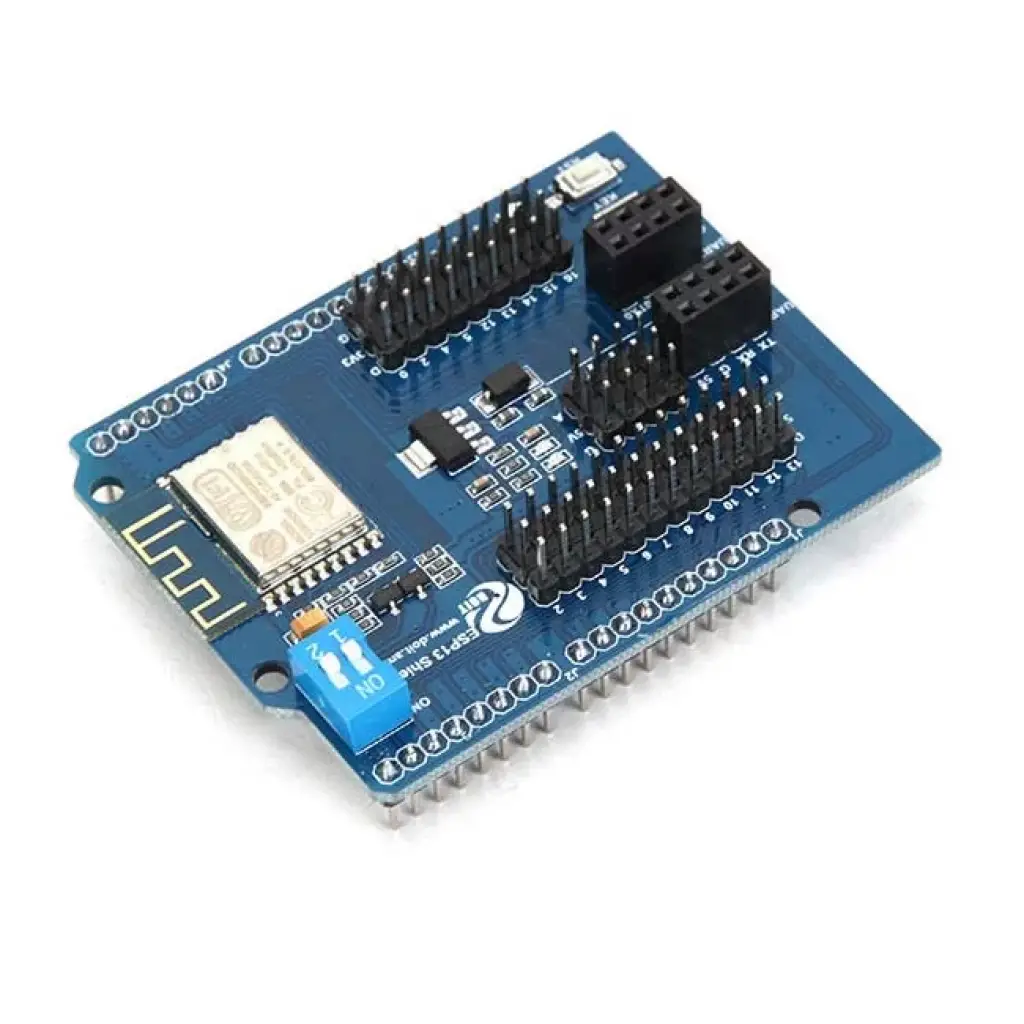

ESP8266 ESP-13 Wifi ESP13 Shield

ESP8266 ESP-13 Wifi Shield

Arduino ile ESP8266 WiFi modüllerini kullanmanın en kolay yolu bu shield'dır. Arduino'nuza internet bağlantısı özelliği kazandırabilir, web sunucusu oluşturabilir ve bulut hizmetlerine bağlantı yapabilirsiniz. Kart üzerinde Arduino pinleri sensörler ve diğer çevre birimlerine kolay bağlantı yapabilmeniz için 5V, GND ve pin bağlantısı olacak şekilde 3'lü header'lar olarak yer almaktadır.

Özellikler:

• 802.11b/g/n desteği
• STA ve AP modlarını destekler
• TCP/IP protokol stack'i, TCP/UDP sunucu ve istemci modları
• Baud rate desteği: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
• Seri data bit desteği: 5/6/7/8 bit
• Seri port parite desteği: yok
• Seri data stop bitleri: 1/2 bit
• Arduino UNO ve Mega uyumlu
• Arduino pinleri 2/3/4/5/6/7/8/9/10/11/12/13 kart üzerinde yer alır
• ESP8266 GPIO pinleri 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX kart üzerinde yer alır
• Buton ile mod konfigürasyonu
• Arduino ve ESP8266 arası geçiş için DIP switch'ler
• WiFi sürekli haberleşme durumunda ~70mA (maksimum 200mA), boş durumda <200µA akım çeker
• Seri WiFi iletim hızı: 110-460800bps



Dökümanlar:

• Hızlı başlangıç kılavuzu (WiFi bağlantı rehberi)
• Shield kullanıcı kitapçığı
