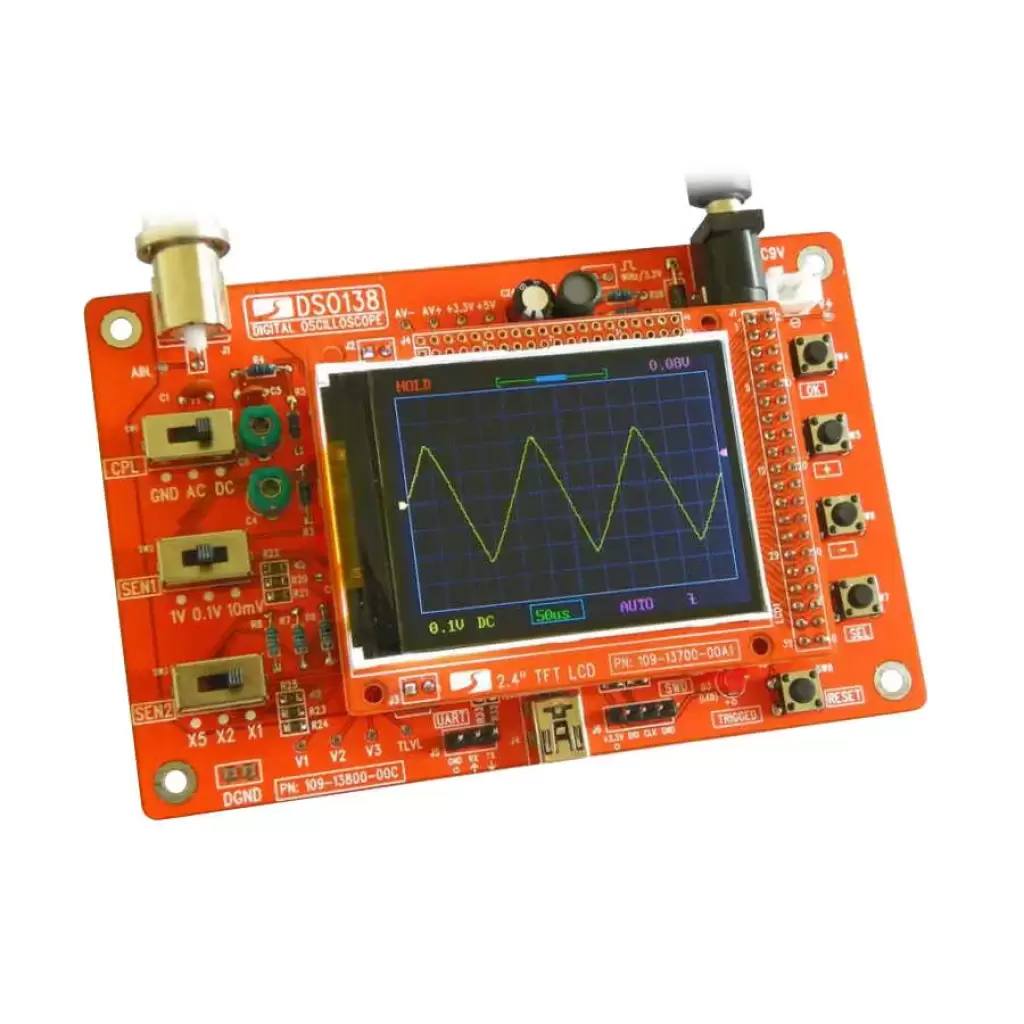

DSO138 osiloskop kiti bir DIY(kendin yap) kittir.DSO138 2.4 inç bir TFT ekran içermektedir.Düşük maliyetli bu ürün sayesinde osiloskopsuz atölye kalmayacaktır. Bu, montajı eğlenceli kit ve bir araya getirdikten sonra 200 kHz bant genişliğine sahip tamamen işlevsel bir osiloskopa sahip olacaksınız. Tek kanallı osiloskopun yanı sıra çok kapsamlı bir kurulum talimatı seti ile birlikte gelir. Tedarik etmeniz gereken tek şey 9 V'luk bir güç kaynağı olacaktır. DSO138 bir eğitim osiloskop seti olarak tasarlanmıştır. Yalnızca üst düzey özelliklere sahip olmayan temel osiloskop fonksiyonlarını içerir. Yapıdaki basitlik ve montaj/kullanımdaki kolaylık tasarımın ana hedefleri arasındadır. Bu amaçla DSO138 çoğunlukla delikli parçalar kullanır. DSO138'in kalbi bir Cortex-M3 ARM işlemcisidir (STM32F103C8). Ekran öğesi olarak 2.4 inç TFT LCD (320x240 dotmatrix, 262K renk) kullanır ve net dalga formları görüntüler. Ayrıntılı montaj talimatları, sorun giderme kılavuzu ve şematik ile birlikte verilmektedir. Kaynak kodları, kullanıcının kendi özelliklerini eklemesine izin vermek için de kullanılabilir. DSO138 kısmen açık kaynaklı bir osiloskoptur. Bu, kullanıcıların donanıma farklı özellikler ekleme veya yeni uygulamalar geliştirme olanağını sağlar.
Özellikleri :
Analog bant genişliği: 0-200 Khz
Örnekleme oranı: 1 Mps max
Hassasiyet: 10mV / Div - 5V / Div
Duyarlılık hatası: <% 5
Dikey çözünürlük: 12 bit
Zaman tabanı: 10us / Div - 500s / Div
Kayıt uzunluğu: 1024 point
Dahili 1 Khz / 3.3V test sinyali
Giriş empedansı: 1MΩ
Maksimum giriş voltajı: 50Vpp (1: 1),400Vpp (10: 1)
Birleştirme modları: DC/AC/GND
Dalga formu dondurma (Hold(tut)) işlevi kullanılabilir
Besleme gerilimi: DC 9V
