Dijital Voltmetre Dijital Ampermetre DC 100V 20A

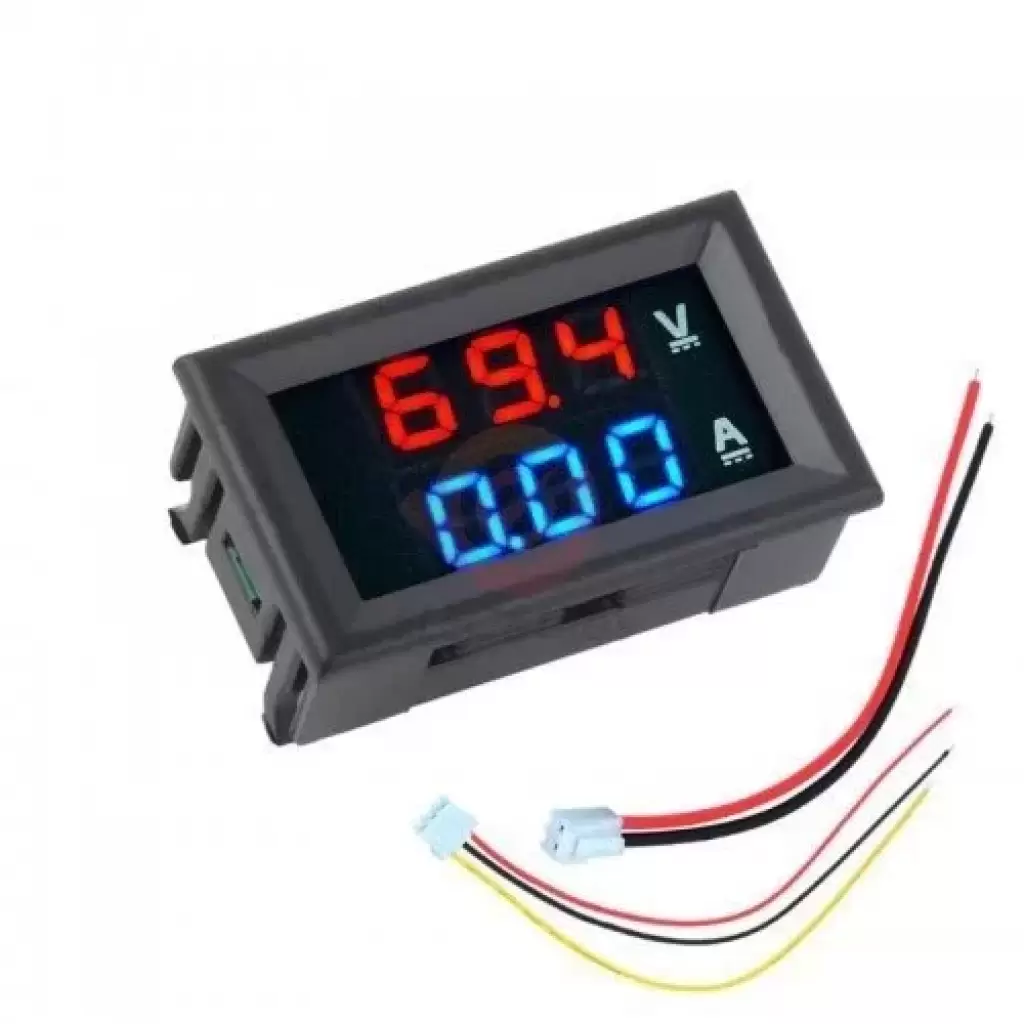

0-100V Voltmetre 0-20A Ampermetre özelliğine sahip modüldür. 3 hane ve kırmızı renkte voltmetre göstergesi üst kısımdadır. 3 Hane ve mavi renkteki akım göstergesi alt kısımdadır.
Voltmetre ölçme kapasitesi cihazın beslemesine bağlı olarak 2 kademelidir. Resim 5 te bağlantı için şematik bulunmaktadır. Cihaz beslemesi ve ölçme uçları aynı olursa ölçme voltaj aralığı 0-30V arasındadır. Voltaj ölçme için 3 ince telli ve soketli kablo, ürün yanında gelmektedir. Siyah kablo toprak ucu olarak kullanılır. Kırmızı renk olan cihaz beslemesi için + kablosudur. Sarı kablo ise ölçme ucudur. Kırmızı ve sarı uçlar birleştirilirek kullanılırsa ölçme aralığı üstte belirttiğimiz gibi 0-30V arasında olmaktadır. Birleştirilerek kullanılması durumunda 30V dan daha yüksek voltaj uygularsanız ürün bozulacaktır. Eğer voltmetreyi 2. bir güç kaynağından besleme imkanı var ise, ayrı olarak sarı uç ile 0-100V arasındaki geniş voltaj ölçme aralığında çalıştırabilirsiniz.
Akım ölçümü için 2 kalın kablolu ve 2li soketli kablo ayrıca ürün yanında gelmektedir. Bu kablo ile akımı ölçülmek istenen kısmına seri olarak bağlanır. Cihaz üzerinde hazır bulunan şönt direnci ile akım ölçümü gerçekleştirir.
Akım ve voltaj ölçümlerindeki hataları kalibre edebilmek için cihaz arkasında 2 adet pot bulunmaktadır. Ölçme hassasiyetine güvendiğiniz başka bir ölçme aletiniz var ise; ampermetre ve voltmetreyi bu cihaza göre potlar vasıtası ile kalibre edebilirsiniz.
Özellikler:
Voltmetre çalışma voltajı : DC 4, - 30V ( 30V dan fazla voltaj uygularsanız ürün bozulur.)
Voltmetre ölçüm aralığı : DC 0 - 100V DC 0 - 100V
Akım ölçüm aralığı : DC 0 - 20A
Voltaj hassasiyeti : 0,1V
Akım hassasiyeti : 0,01A
Gösterim hassasiyeti : %1 ( ± 1 hane)
2 adet 3 hane 0,28” 7 segment ekran
Yenileme Hızı : 300ms
Boyutlar : 48mm x 29mm x 26mm
