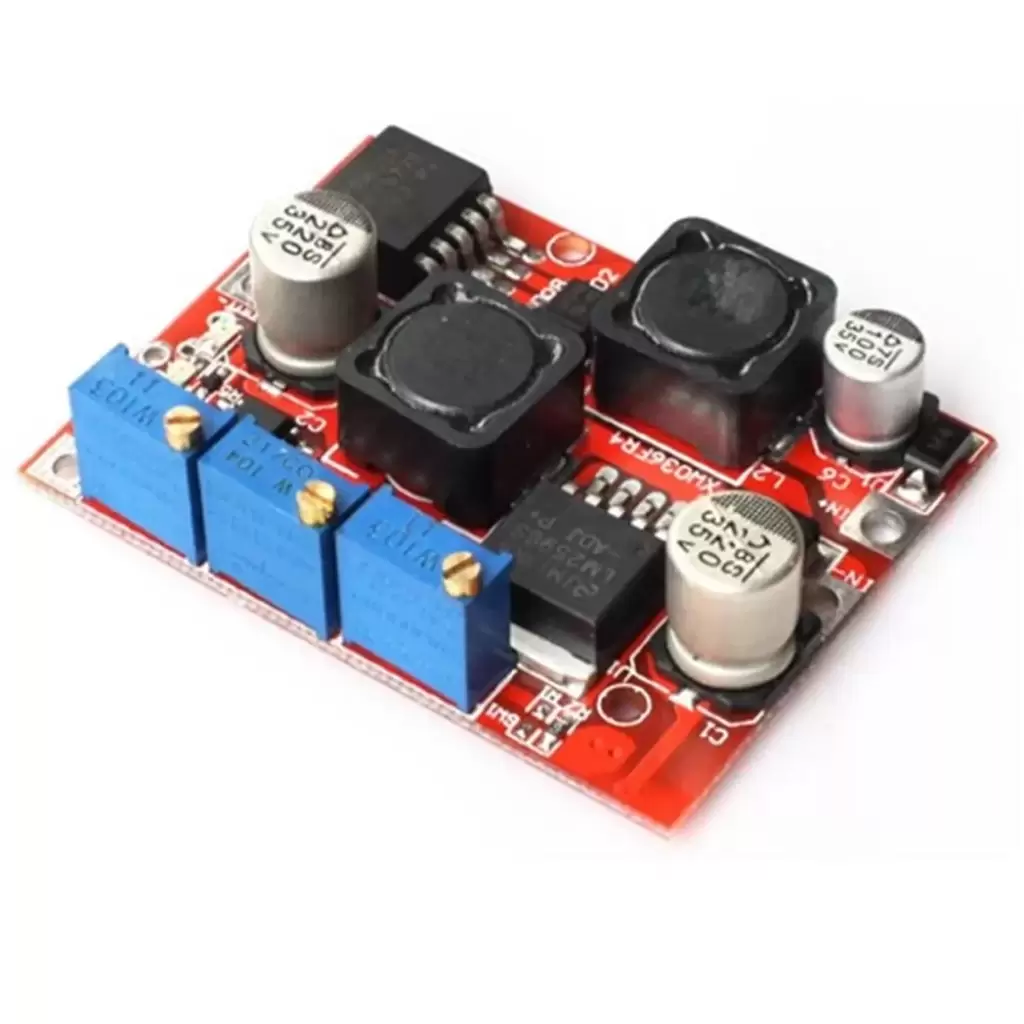

LM2577S LM2596S DC-DC Gerilim Dönüştürücü Modülü

LM2577S LM2596S DC DC Gerilim Dönüştürücü Modülü, giriş DC voltajını hem yüksek değerlerde DC Voltaja hem de giriş voltajını daha düşük değerlere çevirebilmektedir. Modül üzerinde 3 adet potansiyometre bulunmaktadır. Bu potansiyometreler ile akım sınırlaması, istenilen voltaj değeri ayarlaması ve tampon akım sınırlaması yapılabilmektedir.

Tampon akım sınırlaması sayesinde yükünüz tam dolu hale geldiği zaman ayarladığınız tampon akımı kadar yükünüze akım şarjı sağlanmaktadır, bu sayede yükünüz tam dolu akımda kalması sağlanmaktadır. Bu değer akım değerinizin 0.1 katı kadar set edilmiştir. Yükünüze göre 0.1 çarpan adımlarla kademeli olarak artırabilirsiniz. Eğer yükünüz tampon akım için uygun değilse yükünüzü şarj ettikten sonra modül bağlantısını kesmeniz gerekmektedir.

LM2577S LM2596S DC-DC Gerilim Dönüştürücü Modülü, izole olmayan bir dönüştürücüdür. Bu yüzden bağlantılar yapılırken giriş ve çıkış voltajının birbirine değmemesi gerekmektedir.

DC DC Gerilim Dönüştürücü maksimum 4A DC akıma kadar çıkış verebilmektedir. Bu yüzden bağlantı kablonuzu ve eğer pin, klemens vs. gibi bağlantı ekipmanlarınızın yükünüzün çekeceği akıma dayanıklı olup olmadığını aşırı ısınmalardan ve güvenlik problemlerinden kaçınmak için kontrol etmeniz gerekmektedir

Özellikler

·        4 ile 35V DC Arası giriş voltajı

·        1.25V ile 25V DC arası ayarlanabilir çıkış voltajı

·        3A DC çıkış akımı (Önerilen, Maks. 4A DC çıkış akımı verebilmektedir ama 3Amperden yüksek akımlar için önerilmemektedir)

·        Çıkış akımı limiti ayarlanabilmektedir.

·        15W çıkış gücü (üzerindeki soğutucu 15W güce kadardır.)

·        Ekstra soğutucu kullanarak 25W çıkış gücüne kullanılabilir.

·        %80 verimlilik

·        Çıkış kısa devre koruması

·        Üç adet LED göstergesi (CC göstergesi, şarj göstergesi, sarj bitiş göstergesi)

·        CC Constant Current / Sabit akım

·        50x37x13 mm boyutlarında

·        Güneş enerjisi uygulamalarında voltaj regülatörü, LED sürücü ve pil şarj cihazı olarak kullanılabilmektedir.

Çıkış voltajı ve akımı ayarlaması için multimetre ile kullanılması tavsiye edilmektedir
