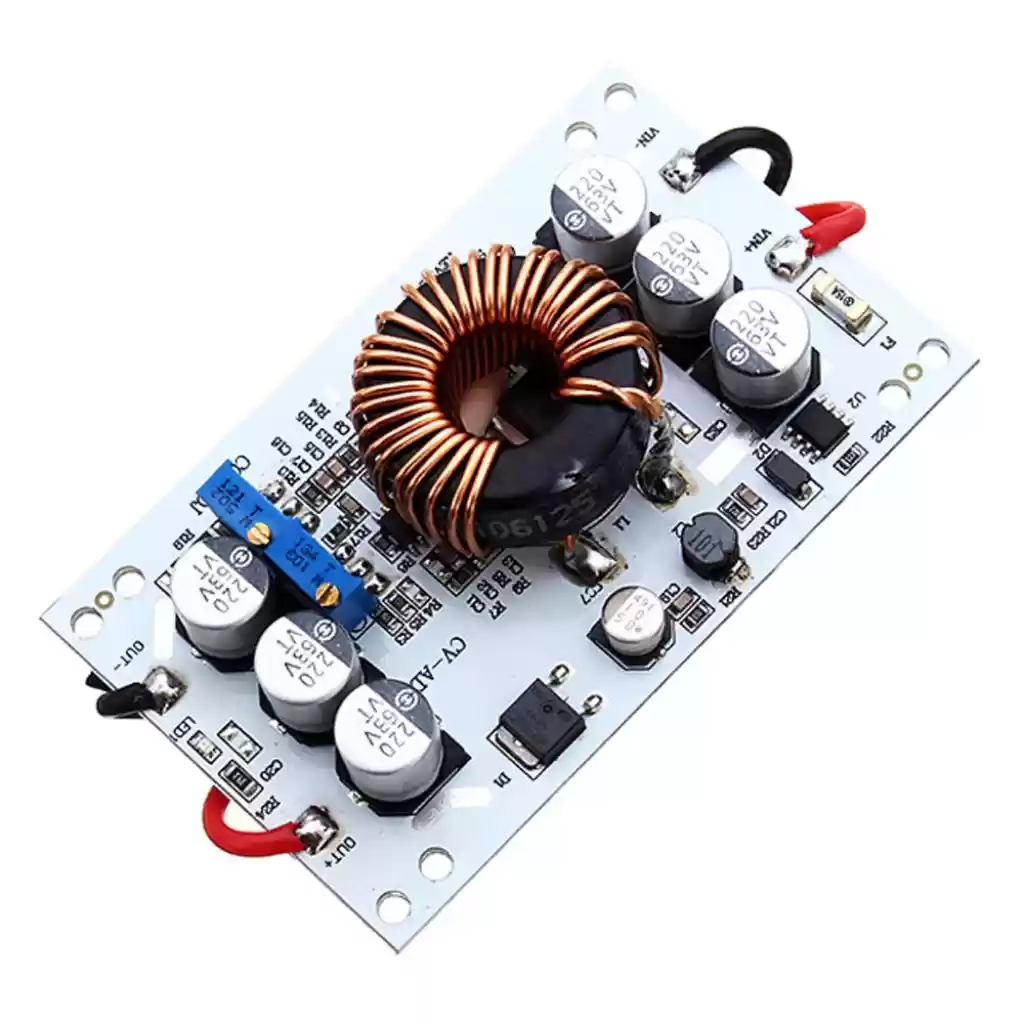

DC-DC 10-60V 10A Voltaj Yükseltici 600W Step Up Boost Modül
Açıklama:
Modül Özellikleri:
Yalıtımsız Takviye Modülü (BOOST) Giriş voltajı: DC10V-60V
Giriş akımı: 10 (MAX)
Statik çalışma akımı: 10mA (12V 20V, daha yüksek çıkış voltajı, statik ve akım artar)
Çıkış voltajı: 12-60V sürekli ayarlanabilir (Varsayılan çıkış 19V)
Çıkış akımı: 10A MAX (6 Amperi geçerse soğutucuyu kuvvetlendiriniz) (giriş ve çıkış basıncı farkı ile ilgili olarak, daha büyük basınç farkı, daha küçük çıkış akımı)
Sabit akım aralığı: 0.2-10A
Çıkış gücü: = giriş voltajı * 10A, örneğin: giriş 12V * 10A = 120W, giriş 24V * 10A = 240W,
Giriş 36V * 10A = 1360W, giriş 60V * 10A = 600W,
Çalışma sıcaklığı: -40 ~ +85 derece (ortam sıcaklığı çok yüksek olduğunda ısıyı
arttırın ) Çalışma frekansı: 150KHz
Dönüşüm verimliliği:% 92 -% 96 (giriş, çıkış gerilimi, akım, diferansiyel basınç ile ilgili verimlilik)
Ters giriş koruması : Yok (pozitif ve negatifin ters çevrilmemesi gerektiğini unutmayın)
Kurulum yöntemi: 4 x 3mm vida deliği
Kablo yöntemi: kablo çıkışı
Modül boyutu: uzunluk 85mm genişlik 52mm yükseklik 21mm
Tek modül ağırlığı: 80g
Çıkış voltaj regülasyonu: CV-ADJ potansiyometresini ayarlayın, Bataryanıza veya LED'inize, çıkış voltajını istediğiniz voltaj değerine ayarlayın. Gerilim düşmesini saat yönünde çevirin ve saat yönünün tersine çevirin, büyür.
Çıkış akımı ayarı: CC-ADJ potansiyometresini saat yönünde 20 tur ayarlayın, çıkış akımını minimuma ayarlayın, LED'e bağlayın ve CC-ADJ potansiyometresini istediğiniz akıma ayarlayın. Pil şarj etmek için, pili boşalttıktan sonra, çıkışa bağlayın ve CC-ADJ'yi istediğiniz akıma ayarlayın. (Şarj için, şarj etmek için boşalmış pili kullanmanız gerekir, çünkü ne kadar fazla pil gücü kalırsa, şarj akımı o kadar küçük olur.)
Lütfen akımı kısa devre ile ayarlamayın. Güçlendirme modülünün devre yapısı kısa devre ile ayarlanamaz.
Kullanım talimatları:
1, VIN + giriş gücü anodudur, VIN- giriş gücü katotudur,
2, OUT + pozitif çıkış gücüdür, OUT- negatif çıkış gücüdür,
3, Sabit basınç ayarlanabilir aralık: DC12-60V (saat yönünde küçük, saat yönünün tersine daha büyük)
4, Sabit akım ayarlanabilir aralığı: 0.2A-10A (saat yönünde küçük, saat yönünün tersine büyük,)
5, Giriş akımı 6A'yı aştığında, güçlendirmek gerekir ısı dağılımı (alüminyum substrat düz metal parçaya eklenmiştir),
7, giriş gerilimi 10 V daha az olamaz veya fazla 60 V,
8, giriş maksimum akım 10A geçemez, güç 600 W geçemez,
9, Giriş voltajının çıkış voltajından 2V veya daha fazla olduğundan emin olunmalıdır.
10, Yükü açmadan önce, lütfen yüksüz olarak gerekli voltajı ve akımı ayarlayın (yüksüz voltaj sabit akımda 3-5V artırılmalıdır).
11, anahtarlama güç kaynağı veya diğer ikincil güç kaynağı kullanırken, lütfen güç kaynağı gücünün bu modülün güç kaynağı gücünün iki katından fazla olması gerektiğinden emin olun.
Önlemler:
1, giriş ve çıkış ters olamaz,
2, giriş gerilimi daha düşük olmamalıdır 10 V giriş gerilimi çok düşük güç kaynağına zarar verebilir
(pili kullanırken, pil aşırı deşarj önlemek için dikkatli olun .)
2. Giriş ve çıkış gerilimi ve akımı, güç kaynağına zarar vermemek için çalışma sırasında maksimum değeri aşmamalıdır.
3, güç kaynağının ömrünü uzatmak için uzun süre tam yük ile çalışırken havalandırma ve ısı dağılımına dikkat edin.
4, toz, nem dikkat edin.
Uygulama alanı:
1, DIY bir güç kaynağı, giriş 12 V olabilir, çıkış 12-50 V ayarlanabilir.
2, elektronik ekipman güç kaynağı için, sistem voltajına göre çıkış değerini ayarlayabilirsiniz.
3, araba güç kaynağı olarak, dizüstü, PDA veya dijital ürünlerin çeşitli güç.
4, yüksek güçlü bir dizüstü mobil güç DIY: büyük kapasiteli 12V lityum pil paketi ile birleştiğinde, dizüstü bilgisayarınızın nerede aydınlatılabileceği şekilde.
5, güneş paneli voltaj regülatörü.
6, pil, lityum pil ve diğer ücretler.
7, Sürücü yüksek güç LED ışıkları.
Paket içeriği:
1 x 600W Alüminyum Step Up Sabit Voltaj Akımı Ayarlanabilir Güç Kaynağı Modülü
