Apm Mini Osd Kartı

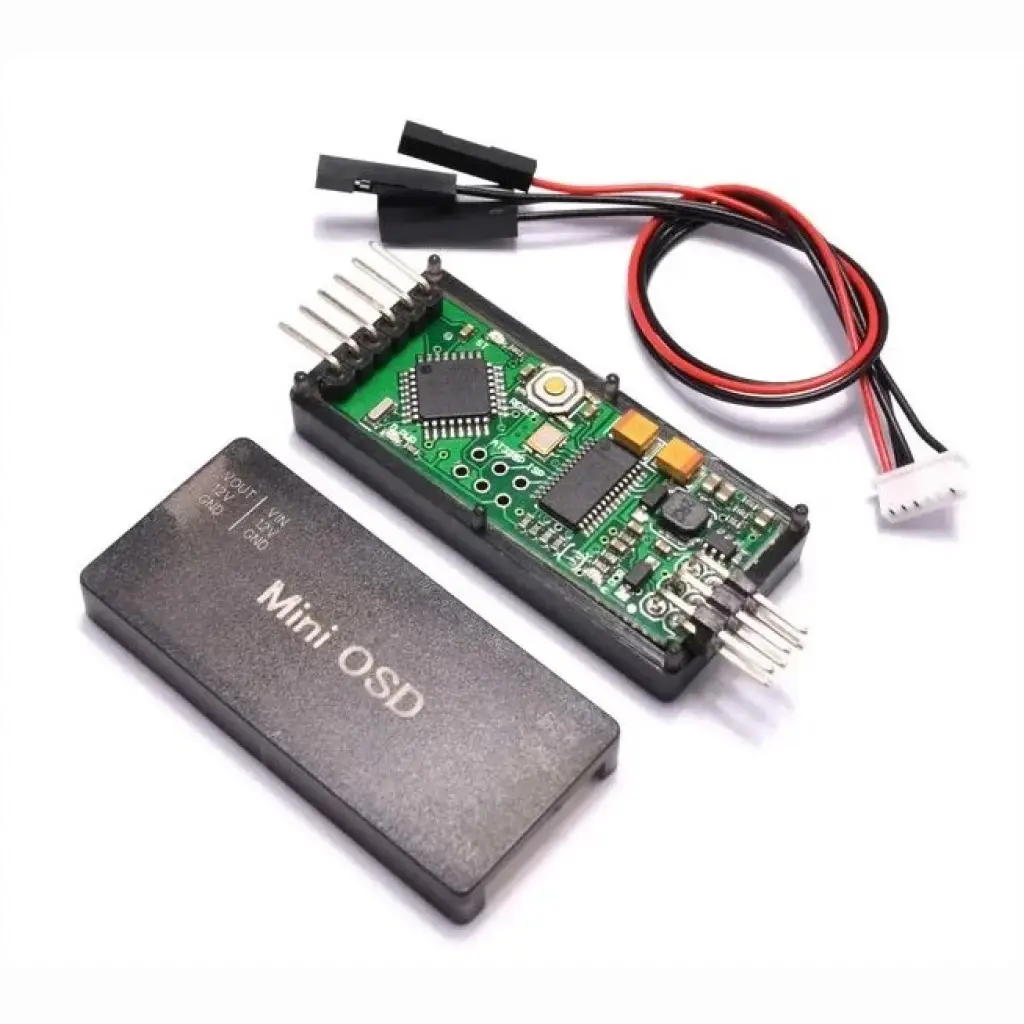

APM için Mini OSD Kartı

Mini OSD, telemetri verilerini APM veya Pixhawk uçuş denetleyicinizden çeken ve FPV video akışınıza yerleştiren küçük bir devre kartıdır. Ekranın düzenini ve görüntülenenleri yapılandırmak için OSD modülünü programlamak üzere bir FTDI adaptörüne ihtiyacınız olacaktır.

Mini OSD Nedir?

Mini OSD (On Screen Display),APM veya Pixhawk uçuş kontrol cihazınızdan telemetri verilerini çeken ve bunları FPV (Birinci Şahıs Görünümü) video akışınızın üzerine yerleştiren küçük bir devre kartıdır. FPV modunda uçuyorsanız veya telemetri verilerinizi Görev Planlayıcı da görmek için sahada bir dizüstü bilgisayar kullanmak istemiyorsanız kullanışlıdır.

APM için Mini OSD Kartı Pin Diyagramı:

APM için Mini OSD Kartı Teknik Özellikler:

• Arduino önyükleyici li ATmega328P
• MAX7456 monokrom (tek renkli) ekran görüntüsü
• FTDI kablosu uyumlu pin çıkışı
• Standart 6 pinli ISP başlığı
• Her birinde bir LED gösterge bulunan 2 bağımsız güç bölümü
• Güç bölümlerini birleştirmek için lehim köprüleri
• +12V'a kadar besleme girişi için +5V 500mA regülatör
• PAL video seçeneği için lehim atlama teli
• HSYNC ve LOS için açık test noktaları

APM için Mini OSD Kartı Ölçüleri:

• Uzunluk: 43 mm (pinlerle beraber 58 mm)
• Genişlik: 18mm
• Yükseklik: 8mm
• Ağırlık: 9g (uçlarla birlikte)
