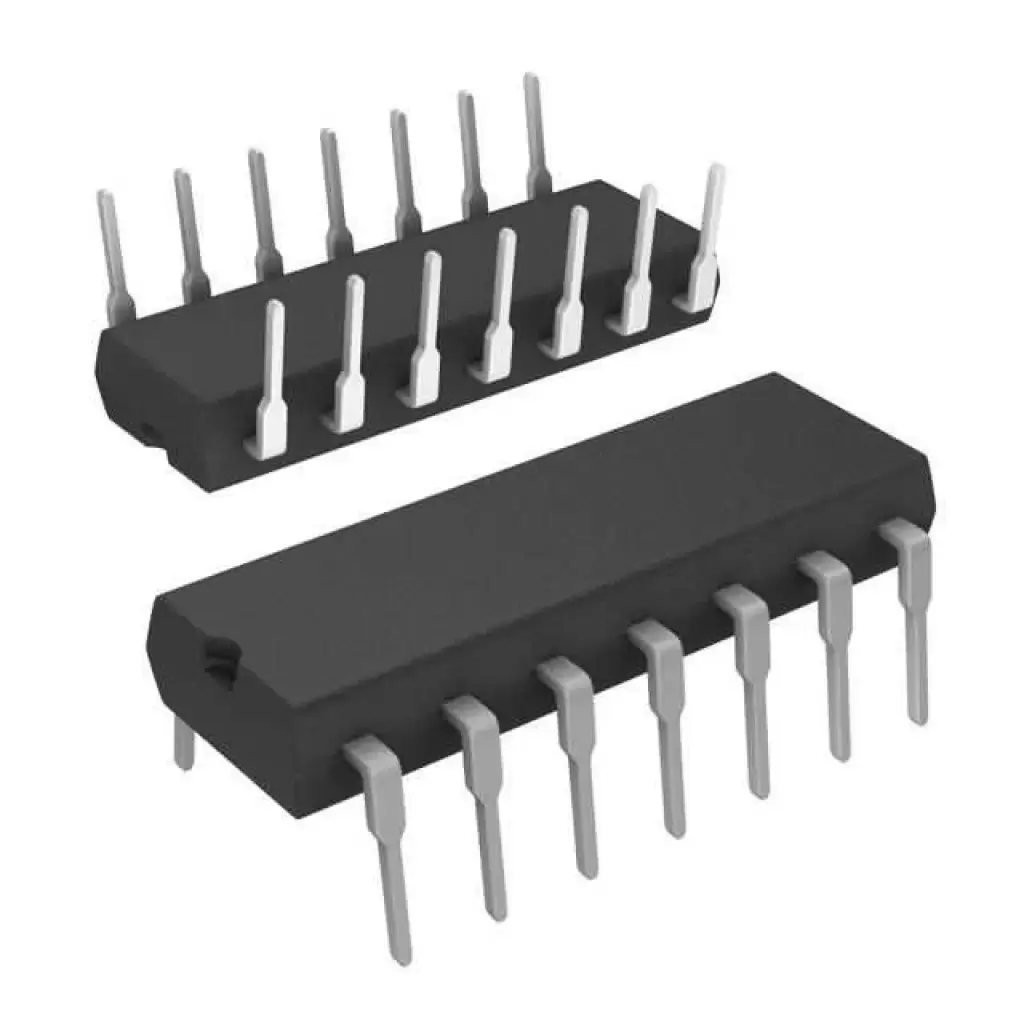

74LS48 Entegresi 1-2-4-8 pozitif-mantık İkili Kodlu Ondalık (BCD) girişini kabul eder ve 7 segmentli bir ekranı aydınlatmak için gerekli olan uygun desene dönüştürür. Segmenti aydınlatmak için yüksek bir çıkış amaçlanmıştır. (Ortak katot),tüm LED'lerin negatif bağlantısının birbirine bağlı olduğu anlamına gelir.
Çıkışlar açık kollektördür ancak dahili 2K ohm çekme dirençlerine sahiptir ve maksimum 6 miliamper (6mA) düşük seviye çıkış lavabo akımına sahiptir.
Normal çalışma için Lamba Test pimi ve BI/RBO (OUT) yukarı çekilmelidir (pozitif kaynağa bağlı).
Pim 4'e (OUT) düşük (mantıksal sıfır) sinyali uygulandığında tüm segmentler söner. Sürülmekte olan LED ekranına değişen parlaklıklar sağlamak için bu pime bir PWM (darbe genişliği modülasyonlu) sinyali uygulanabilir ve düşük ortam ışığı zamanlarında parlaklığı azaltarak güç tasarrufu gibi uygulamalar için LED karartmayı kullanıcının kontrol etmesine olanak tanır.
Basit bir 0-9 dijital sayaç oluşturmak için 7490 onlu sayacı kullanmayı düşünün. 4 çıkışı doğrudan 7448 / 7447'ye bağlanabilir ve ikili kodlu ondalık sayı LED ekran için uygun bölümlere dönüştürülür. Biraz daha koşullu mantık bağlantıları ve birkaç aşama daha dışında, sizi saatler, dakikalar ve saniyelerle dolu bir dijital saat oluşturmaktan alıkoyan hiçbir şey yok.
| Ürün Adı | 74LS48 |
| Ürün Kategorisi | Logic Entegreler |
| Ürün Alt Kategorisi | Decoder - Encoder Entegresi |
| Paket Tipi | DIP-16 |
| Montaj Tipi | DIP |
| Pin Sayısı | 16 |
| Besleme Gerilimi | 4.75 - 5.25 |
| Çıkış Sayısı | 7 |
| Logic Tipi | BCD - 7 Segment Decoder |
