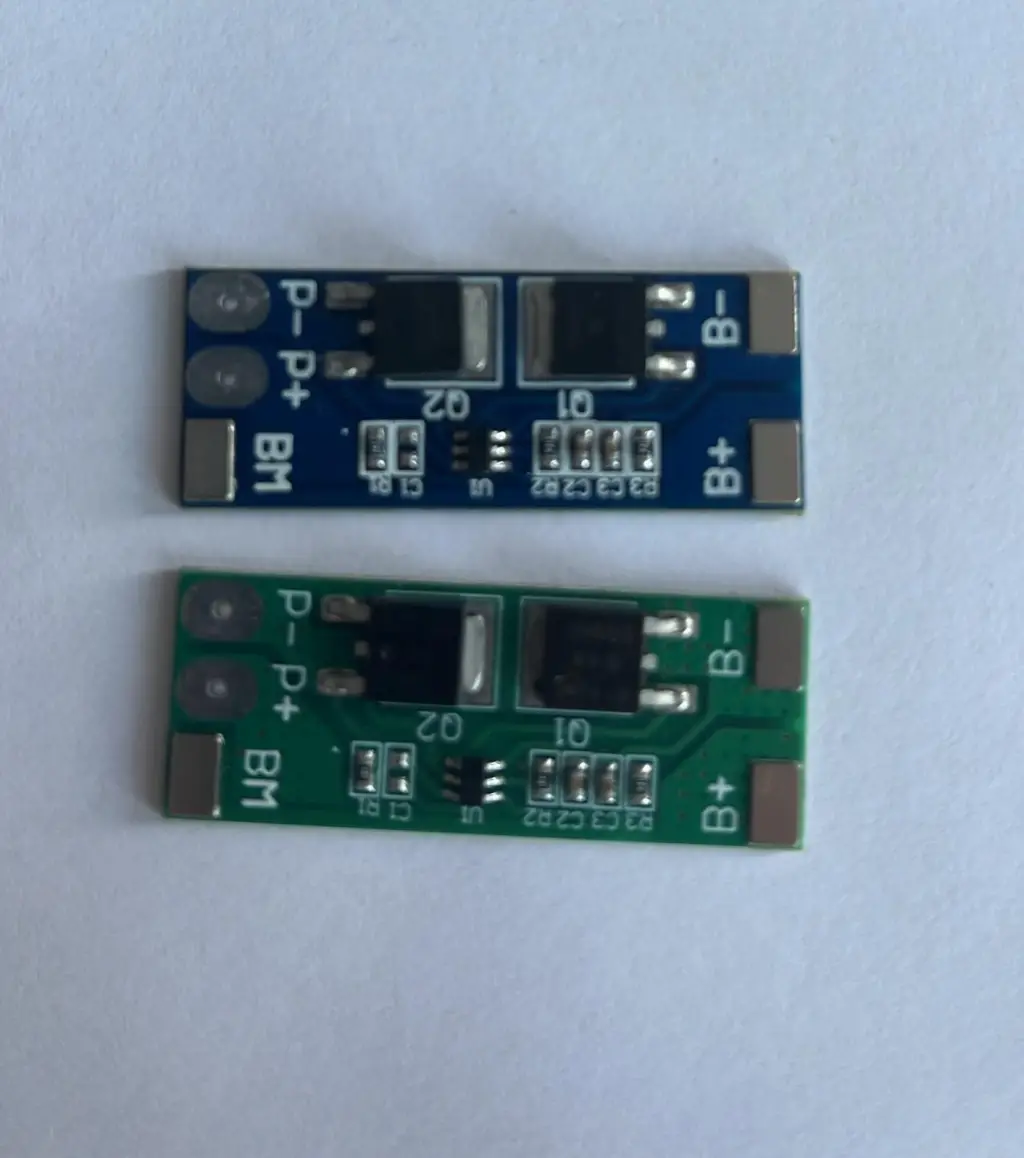

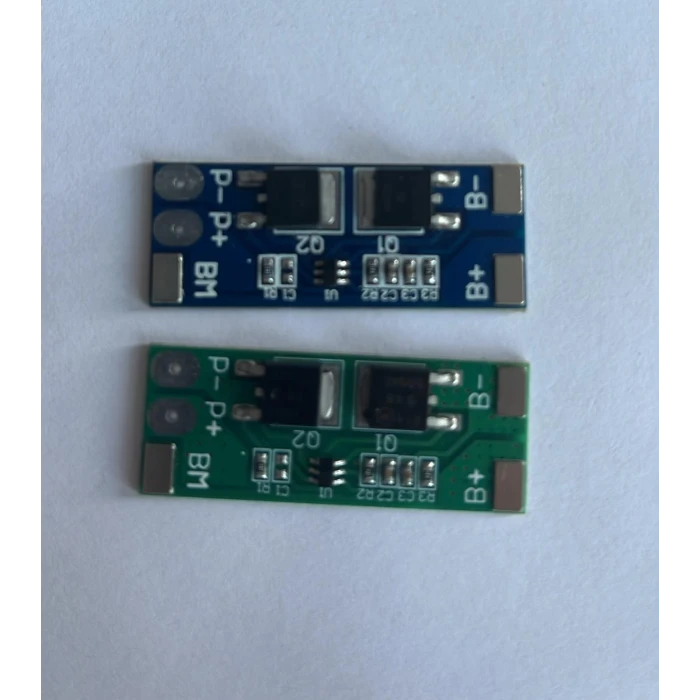

2S 10A BMS
BMS (Pil Yönetim Sistemi),pillerin şarj/deşarj sürecini yönetmek ve durumlarını izlemek için tasarlanmış bir pil yönetim sistemidir.
Kart koruması HX-2S-JH20, pillerin eşit şekilde şarj edilmesini sağlayacak bir dengeleme fonksiyonuna sahiptir. Dengeleme sürekli olarak ve koruma şemasından bağımsız olarak çalışır. Dengelemenin düzgün çalışmasını sağlamak için aynı kapasitede, tercihen aynı partiden olan pillerin kullanılması gerekir. Pil, voltaj 4,25V'a ulaştığında kapatılır ve voltaj 2,9V'a düştüğünde deşarj olur. Bu modülün kullanılması, akülerin eşit şekilde şarj edilmesini ve boşaltılmasını sağlar, bu da akülerin erken arızalanmasını önler ve ayrıca akü grubunun doğru ve güvenli çalışmasını sağlar.
HX-2S-JH20 akü şarj/deşarj kontrol cihazının 5 terminali vardır:
B+: akünün pozitif terminali
B-: akünün negatif terminali
BM: 1 ve 2 akünün montajının orta noktası
P-: şarj/deşarjın negatif terminali
P+ : pozitif şarj/deşarj terminali
