Özellikler:
- IC regülatörlü modül 3.2V / 5V güç kaynağını destekler
- SD kart tutucu ile dijital fotoğraf çerçevesi gibi deneyler yapabilirsiniz

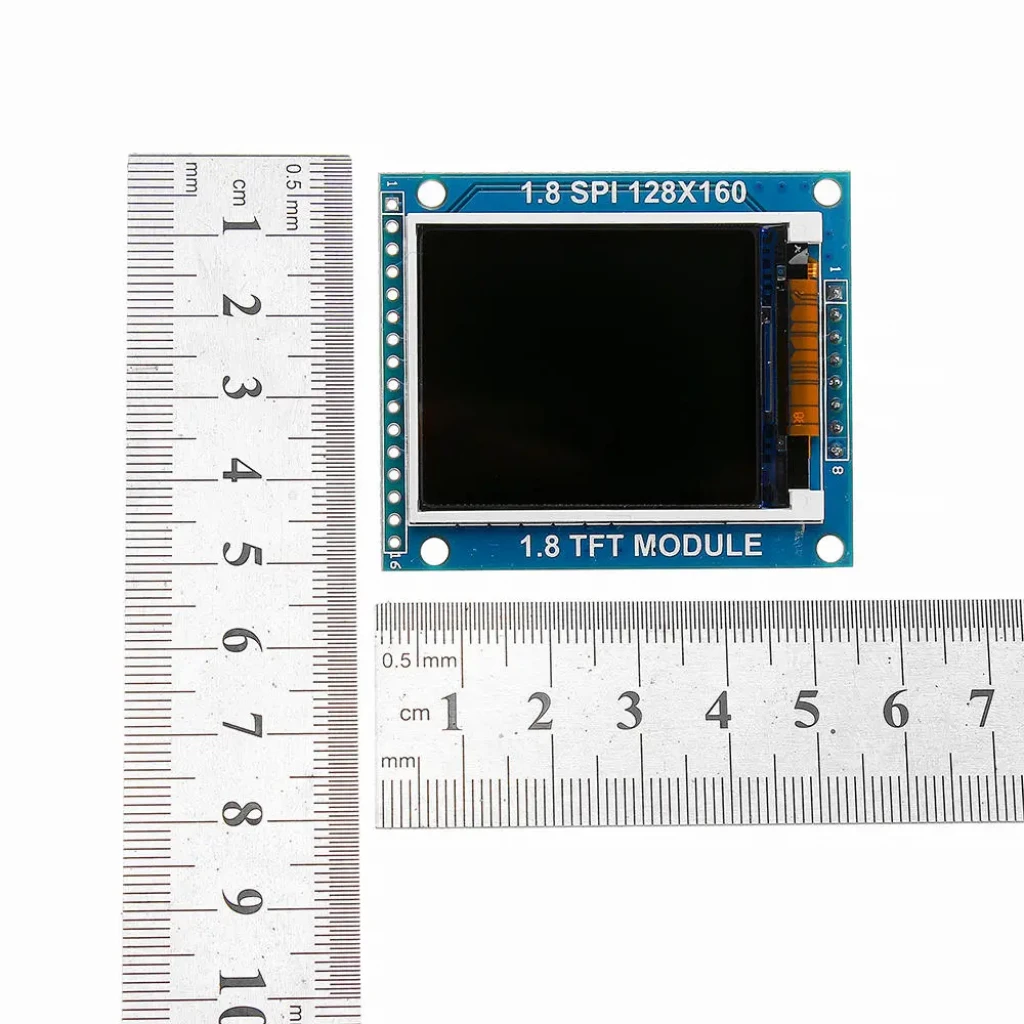

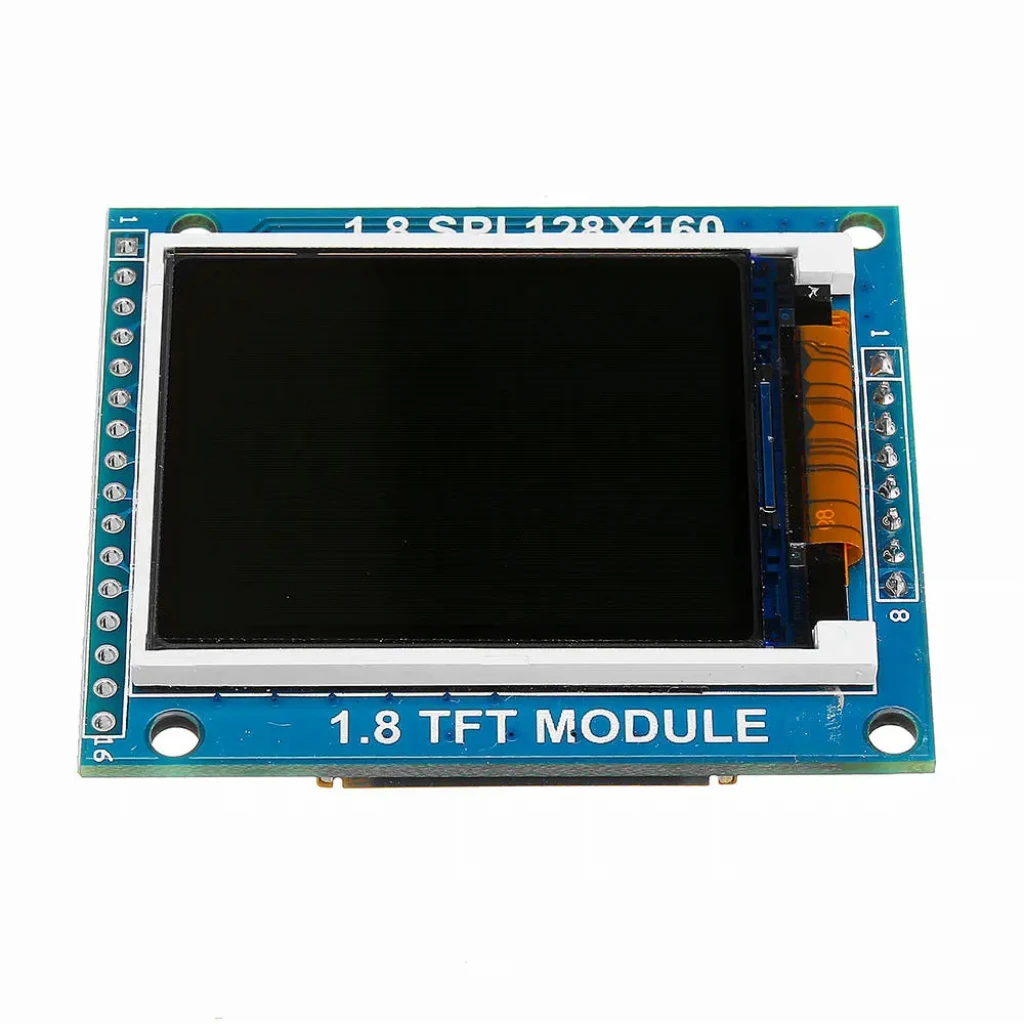

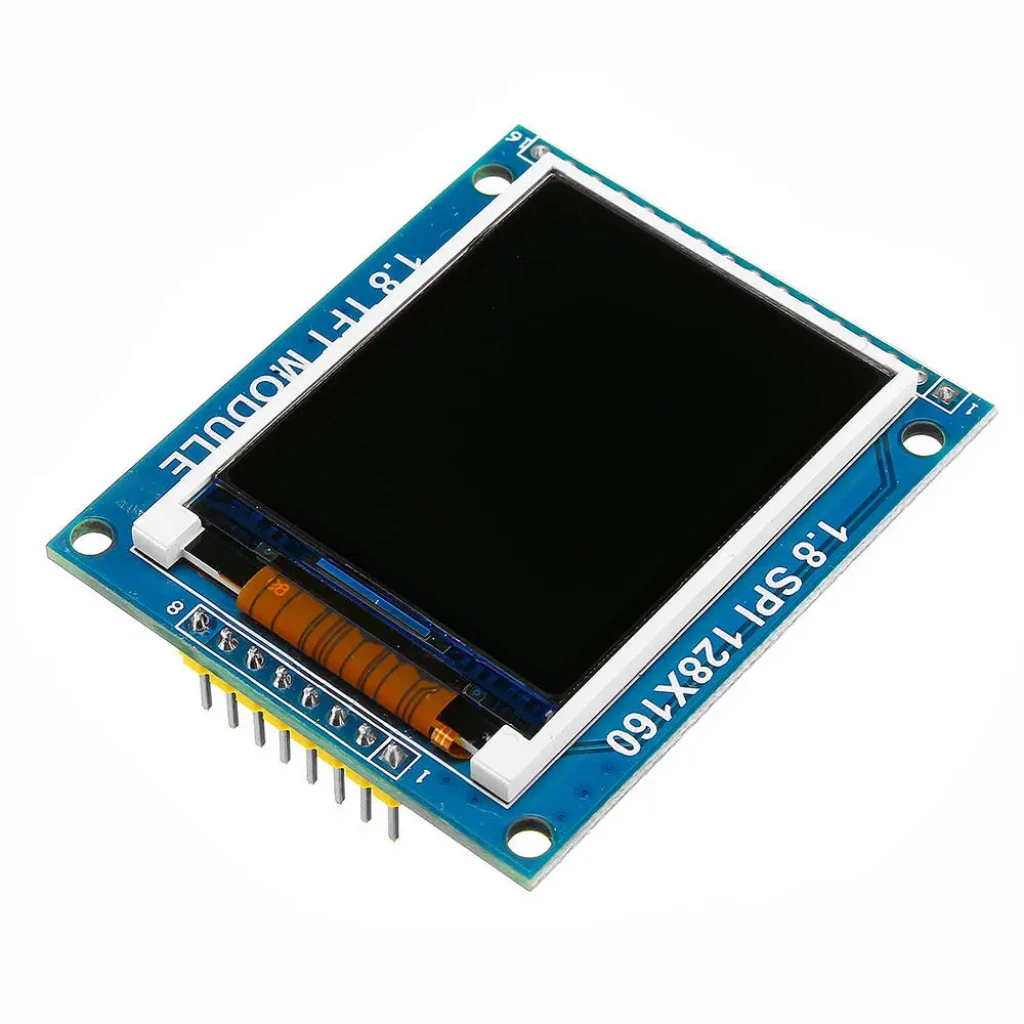

- LCD çözünürlük: 128X160, sürücü IC: ILI9163 / ST7735

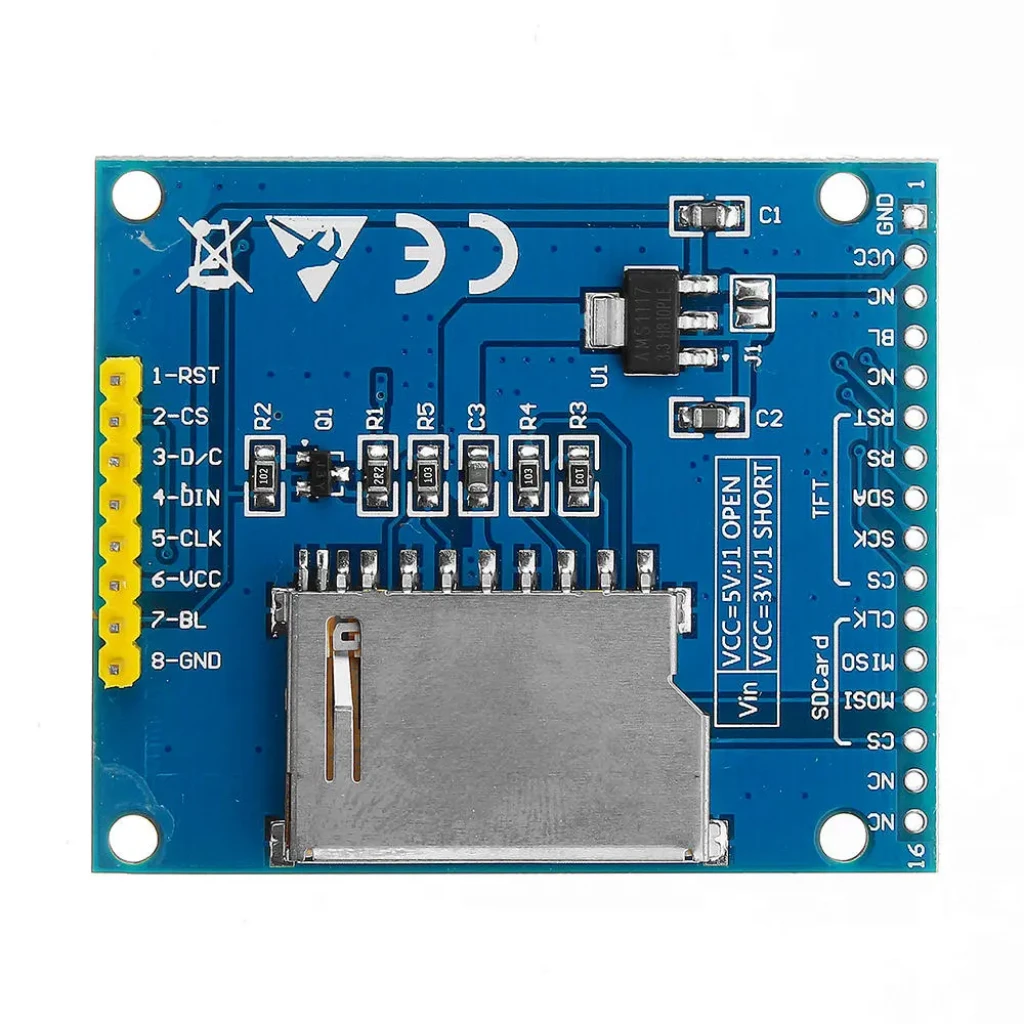

kablolama:
1.RST - doğrudan mikrodenetleyici sıfırlama sinyali terminaline bağlı, bu IO kaydedebilir
2.D / C - düşük seviyeye bağlı, çip etkili uzun vadeli seçer, bu IO kaydedebilirsiniz
3.D / C - IO kontrol kaydı seçimine bağlı
4.DIN - IO kontrol veri aktarımına bağlı
5.CLK - IO kontrol SPI veriyoluna bağlı
6.BL - Yüksek seviyeye bağlı 3.3V arka aydınlatması her zaman parlak, sonra bu IO tasarruf edebilir
Standart kablolama için IO: (6 IO)
1.RST - IO kontrolüne bağlı LCD reset
2.CE - IO kontrol yongası seçimine bağlı
3.D / C - IO kontrol kaydı seçimine bağlı
4.DIN - IO kontrol veri aktarımına bağlı
5.CLK - IO kontrol SPI veriyoluna bağlı
6.BL - IO kontrol arka ışığını aç veya kapat veya PWM kontrol parlaklığını bağlayın
Paket içeriği:
1 x 1.8 İnç LCD Modülü
